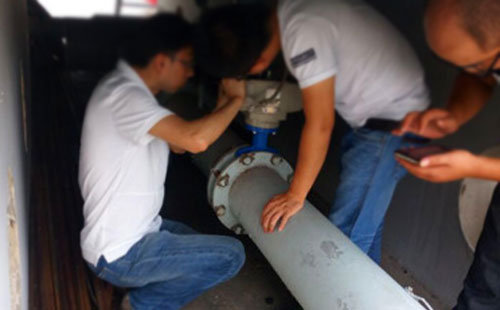

气动蝶阀详细安装方法及技巧

气动蝶阀在安装前应该做到以下的步骤，才能够使气动蝶阀更好的运行工作。
1、安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。

2、安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞

3、将阀门和汽缸均置于关闭状态。

4、强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。

5、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

6、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.7MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。
7、得发在安装前应保持干燥，不可露天存放。

8、安装蝶阀前要检查管道，确保管道内无焊渣等异物。

9、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。

10、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰，不得使用平焊法兰。

11、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。

12、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。

13、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。

14、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。

15、在安装时，阀瓣要停在关闭的位置上。 开启位置应按蝶板的旋转角度来确定。 带有旁通阀的蝶阀，开启前应先打开旁通阀。 气动蝶阀应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。 安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密
