一、气动衬氟蝶阀 产品概述
本公司的气动衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，该阀门操作轻便，严密的密封性能，较长的使用寿命；可作快速切断或调节流量之用。衬四氟气动蝶阀适用于要求密封好和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制；使阀轴不与腔内流体介质接触。气动衬氟蝶阀主要适用于多种不同类型工业管道中液体和气体(包括蒸气)的输送，有严重腐蚀性介质的使用场合，如：硫酸、磷酸、氯气、强碱等具有强腐蚀性的介质。
|
|
|
|

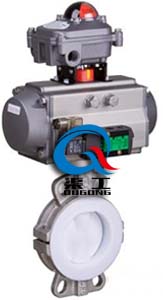

气动衬氟蝶阀 (法兰式)
|

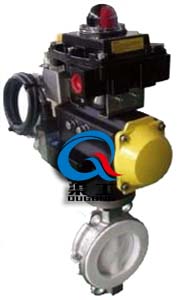

气动衬氟蝶阀 (对夹式)
|

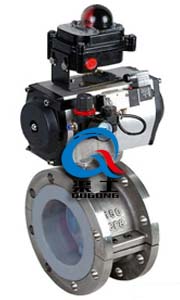

衬四氟气动蝶阀 (防爆型)
|
二、气动衬氟蝶阀 产品特点
渠工公司的全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里蝶阀，具有耐腐蚀、无泄漏、寿命较长等优点。衬四氟气动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
（1）小型轻便，容易拆装及维修，并可在任意位置安装。
（2）结构简单、紧凑，90°回转开启快。
（3）操作扭矩小，省力轻巧。
（4）流量特性趋于直线，调节性能好。
（5）密封材料耐老化、耐腐蚀、可适用多种介质。
三、气动衬氟蝶阀 主要技术参数
|
称通经DN(mm)
|
50～1600
|
|
公称压力PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
|
适用温度
|
氟橡胶：-20℃～200℃
|
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|
泄漏率
|
符合GB/T13927-92标准
|
|
驱动方式
|
气动
|
|
配置执行机构
|
GT、AT、AW系列单双作用气动执行器
|
|
控制方式
|
开关两位控制、4～20mA模拟量信号控制
|
四、气动衬氟蝶阀 执行器技术参数
|
执行器型号
|
GT、AT、AW系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构、双作用执行机构
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使之与阀门的同步精度。
五、气动衬氟蝶阀 主要零件材料
|
零件名称
|
材料
|
|
阀体
|
(球墨铸钢、铸钢、不锈钢)+F46
|
|
蝶板
|
(灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料)+F46
|
|
阀杆
|
2Cr13、不锈钢
|
|
填料
|
O型圈、柔性石墨
|
六、气动衬氟蝶阀 主要设计标准
|
设计标准
|
GB/T2238-1989
|
|
法兰连接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
结构长度
|
GB/T12221-1989
|
|
压力试验
|
GB/T13927-2000；JB/T9092-1999
|
七、气动衬氟蝶阀 主要外形图
|
|
|
气动衬氟蝶阀 (对夹式)
|
衬四氟气动蝶阀 (法兰式)
|
八、气动衬氟蝶阀 安装连接尺寸
|
公称通经(DN)
|
主要尺寸
|
法兰尺寸
|
|
L
|
L1
|
H
|
H1
|
A
|
1.0MPa
|
1.6MPa
|
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
|
50
|
108
|
43
|
63
|
315
|
180
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
46
|
70
|
330
|
180
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
|
80
|
114
|
46
|
83
|
390
|
245
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
|
100
|
127
|
52
|
105
|
431
|
240
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
|
125
|
140
|
56
|
115
|
455
|
240
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
|
150
|
140
|
56
|
137
|
626
|
350
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
|
200
|
152
|
60
|
164
|
720
|
350
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
|
250
|
165
|
68
|
206
|
800
|
550
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
|
300
|
178
|
78
|
230
|
860
|
600
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
|
350
|
190
|
78
|
248
|
883
|
600
|
505
|
460
|
16-22
|
520
|
470
|
12-26
|
|
400
|
216
|
102
|
289
|
972
|
600
|
565
|
515
|
16-26
|
580
|
525
|
16-26
|
|
450
|
222
|
114
|
320
|
1043
|
750
|
615
|
565
|
20-26
|
640
|
585
|
16-30
|
|
500
|
229
|
127
|
342
|
1098
|
750
|
670
|
620
|
20-26
|
715
|
650
|
20-30
|
|
600
|
267
|
154
|
413
|
1236
|
750
|
780
|
725
|
20-30
|
840
|
770
|
20-33
|
|
700
|
430
|
165
|
478
|
1431
|
750
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
|
800
|
470
|
190
|
525
|
1488
|
750
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
|
900
|
510
|
203
|
585
|
1615
|
1250
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
|
1000
|
550
|
216
|
640
|
1765
|
1500
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
|
1200
|
630
|
254
|
755
|
1976
|
1500
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
九、气动衬氟蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动衬氟蝶阀的技术参数，方便我公司生产及技术人员为您准确选型。如有疑问.您可以致电给我们！
