气动O型球阀相关参数及应用范围

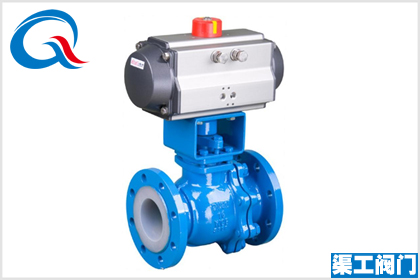

气动O型球阀是采用上装式构造的阀门，在高压、大口径条件下减少了阀体本身的衔接螺栓，加强了阀门的牢靠性且能克制系统自重对阀门正常工作的影响。
原理：气动O型球阀由阀体、球体、阀轴、密封环、 填料、压板等零部件组成。执行机构由气、活塞、齿轮型、输出轴、气缸盖、轴承、导向环、活塞轴瓦、调整螺栓、“O”型圈等主要零部件等构成。执行机构与阀用衔接轴衔接。气缸内输入气压后，作用于活塞上产生一定的推力，使齿轮型输出在活塞推进下，使齿轮输出轴于旋转，带动阀轴转动，从而使球阀球体在阀内随着 转动，改动阀的流通面积，到达改动经过阀内介质流量目的。
技术参数：
公称通径DN15-DN300
额定流量系数Kv 20-8500
作用方式 双作用;单作用;气开式(K);气关式(B)
公称压力PN(Mpa) 1.6-6.4
转角范围 0~90。
固有流量特性 快开
工作温度t(℃) -20~160
气源压力Ps(Mpa) 0.3~0.6
法兰尺寸、型式 PN10、16、40GB9113-88、PN64JB/T79-94，PN10,16凸式 PN40,64凹式
或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准)
气动o型球阀特性
1、O型浮动式球阀采用全通径或缩径设计，流通阻力小。
2、阀门采用高平台构造，ISO5211连接标准，能使装置电/气动执行器更为专业化。
3、阀杆采用内装式，轴肩及聚四氟乙烯（或加强石墨）推力垫构造避免阀杆因管道内压力 而吹 出，同时聚四氟乙烯（或加强石墨）资料减小阀门的启闭扭矩，使操作更为省力。
4、具有防火防静电构造，在阀杆与阀体及阀杆与球体之间设置导电弹簧，防止因静电打火点燃易燃介质。确保系统平安。
5、耐火构造双重维护，当万一发作火灾而使密封圈烧损时，球阀的各个密封部位均能构成金属对金属的硬密封构造。

气动O型球阀广泛应用于煤化工、石油化工、橡胶、造纸、制药等管道中作介质的分流合流或流向切换装置。
