D643H/F气动法兰蝶阀 (硬密封)
一、气动法兰蝶阀 产品概述
本公司的气动法兰蝶阀是由角行程气动执行器及蝶阀阀体组成，其主要优点：结构简单、体积小重量轻、造价低，气动法兰蝶阀安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。流体阻力较小，中大口径的气动法兰蝶阀全开时有效流通面积较大，启闭轻便省力，蝶扳旋转90角度便可完成启闭，由于转轴两侧蝶板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，气动法兰蝶阀密封材料有丁晴橡胶、氟橡胶，称为气动法兰软密封蝶阀。其中硬密封蝶阀为多层次金属硬密封，具有弹性密封的优点，无论在低温情况下均具有优良的密封性能。所以气动法兰蝶阀主要应用于冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
|
|
|

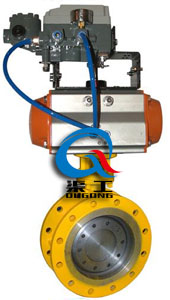

气动法兰蝶阀 (调节型)
|
气动法兰软密封蝶阀
|
二、气动法兰蝶阀 产品特点
（1）体积小、重量轻、操作轻巧、便于安装、维修。
（2）密封性能优良、零泄漏,使用寿命较长。
（3）流量特性趋于直线,调节性能好。
（4）结构简单,开关轻便,90°旋转启闭。
（5）可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等多种阀的使用。
三、气动法兰蝶阀 主要技术参数
|
公称通径DN(mm)
|
50～1200
|
|
公称压力
|
PN1.0、1.6、2.5MPa
|
|
法兰标准
|
JB/T79、GB/T9113、HG20594-97
|
|
连接形式
|
法兰式
|
|
阀板形式
|
垂直板式
|
|
流量特性
|
近似快开型
|
|
动作范围
|
0～90°
|
|
泄露量
|
按GB/T4213-92，为Kv值的10-4
|
|
基本误差
|
带定位器：小于全行程的±2%
|
|
回差
|
带定位器：小于全行程的±2%
|
|
可调范围
|
50:1
|
|
配置执行机构
|
GT、AT、AW系列单双作用气动执行器
|
|
控制方式
|
开关型(开关两位控制)、调节型(4～20mA控制)
|
四、气动法兰蝶阀 执行器技术参数
|
执行器型号
|
GT、AT、AW系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构、双作用执行机构
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使之与阀门的同步精度。
五、气动法兰蝶阀 主要零件材料
|
零件名称
|
材料名称
|
|
阀体
|
铸铁、铸钢、不锈钢、铬钼钢、合金钢
|
|
蝶板
|
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
|
|
密封圈
|
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
填料
|
聚四氟乙烯、柔性石墨
|
六、气动法兰蝶阀 外形结构图
|
|
|
气动法兰蝶阀 (硬密封)
|
气动法兰软密封蝶阀
|
七、气动法兰蝶阀 安装连接尺寸
|
公称通径
|
结构长度
|
外形尺寸(参考值)
|
连接尺寸(标准值)
|
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
毫米
|
英寸
|
L
|
H
|
H1
|
A
|
D
|
D1
|
n-d
|
D
|
D1
|
n-d
|
D
|
D1
|
n-d
|
|
50
|
2
|
108
|
63
|
315
|
180
|
140
|
110
|
4-14
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
21/2
|
112
|
70
|
330
|
180
|
160
|
130
|
4-14
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
|
80
|
3
|
114
|
83
|
390
|
245
|
190
|
150
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
4
|
127
|
105
|
431
|
240
|
210
|
170
|
4-18
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
|
125
|
5
|
140
|
115
|
455
|
240
|
240
|
200
|
8-18
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
|
150
|
6
|
140
|
137
|
626
|
350
|
265
|
225
|
8-18
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
|
200
|
8
|
152
|
164
|
720
|
350
|
320
|
280
|
8-18
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
|
250
|
10
|
165
|
206
|
800
|
550
|
375
|
335
|
12-18
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
|
300
|
12
|
178
|
230
|
860
|
600
|
440
|
395
|
12-22
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
|
350
|
14
|
190
|
248
|
883
|
600
|
490
|
445
|
12-22
|
505
|
460
|
16-22
|
520
|
470
|
16-26
|
|
400
|
16
|
216
|
289
|
972
|
600
|
540
|
495
|
16-22
|
565
|
515
|
16-26
|
580
|
525
|
16-30
|
|
450
|
18
|
222
|
320
|
1043
|
750
|
595
|
550
|
16-22
|
615
|
565
|
20-26
|
640
|
585
|
20-30
|
|
500
|
20
|
229
|
343
|
1098
|
750
|
645
|
600
|
20-22
|
670
|
620
|
20-26
|
715
|
650
|
20-33
|
|
600
|
24
|
267
|
413
|
1236
|
750
|
755
|
705
|
20-26
|
780
|
725
|
20-30
|
840
|
770
|
20-36
|
|
700
|
28
|
430
|
478
|
1431
|
750
|
860
|
810
|
24-26
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
|
800
|
32
|
470
|
525
|
1488
|
750
|
975
|
920
|
24-30
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
|
900
|
36
|
510
|
620
|
1615
|
1250
|
1075
|
1020
|
24-30
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
|
1000
|
40
|
550
|
725
|
1765
|
1500
|
1175
|
1120
|
28-30
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
|
1200
|
48
|
630
|
780
|
1976
|
1500
|
1405
|
1340
|
32-33
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
八、气动法兰蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动法兰蝶阀的技术参数，方便我公司生产及技术人员为您准确选型。如有疑问.您可以致电给我们！
