一、自力式压差调节阀 产品概述
本公司研发生产的ZYC型自力式压差控制阀，是不需外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，有助于稳定系统运行。自力式压差控制阀比较适用于分户计量或自动控制系统中。
|
|
|

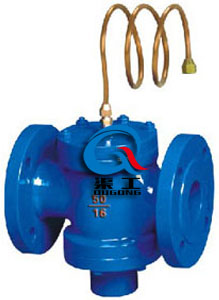

ZYC自力式压差控制阀
|

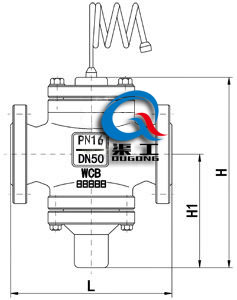

ZYC自力式压差控制阀 (尺寸图)
|
二、自力式压差调节阀 产品特点
自力式压差控制阀为双阀瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系统中，恒定被控系统的压差，并有以下的特点：
1、恒定被控系统压差；
2、支持被控系统内部自主调节；排除外网压差波动对被控系统的影响；
3、膜片可耐0.8MPa的压差；
4、控制压差可调比可达25：1；
5、当被控系统内部无自主调节时，该阀即具备了自力式流量控制阀的功能，设定流量的方法：
a、调节控制压差的大小；
b、调节被控系统阻力的大小；
6、具备消除堵塞的功能，当控制压差处于上限时，阀门为全开状态，堵塞在双阀瓣处的污物会在介质压力下清除干净，方法是将导压管端的球阀关闭3－5分钟。
7、控制压差精度±5；
三、自力式压差调节阀 主要技术参数
|
公称通径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
公称压力
|
PN1.0、1.6 MPa
|
|
阀体形式
|
直通铸造阀
|
|
法兰标准
|
ANSI、JIS、DIN、GB、JB (特殊可按用户提供)
|
|
连接形式
|
法兰(FF RF RTJ)、螺纹(适用于1″以内)
|
|
介质温度
|
0～150℃
|
|
工作压差范围
|
0.02～0.3MPa
|
|
控制压差设定值
|
0.02MPa
|
|
控制压差可调范围
|
0.02～0.3MPa
|
|
导压管长度
|
1.6m
|
|
导压管连接端尺寸
|
1/2"管螺纹
|
四、自力式压差调节阀 主要零件材料
|
底盖
|
铸铁、球墨铸铁、铸钢
|
|
弹簧
|
65Mn/60Si2Mn
|
|
阀体
|
铸铁、球墨铸铁、铸钢
|
|
阀座
|
2Cr13、304
|
|
阀芯、阀杆
|
2Cr13、304
|
|
密封垫片
|
柔性石墨、聚四氟乙烯
|
|
上盖
|
铸铁、球墨铸铁、铸钢
|
六、自力式压差调节阀 主要外形尺寸
|
公称通径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
100
|
110
|
115
|
130
|
200
|
215
|
230
|
275
|
290
|
310
|
350
|
428
|
480
|
650
|
700
|
|
H
|
130
|
145
|
160
|
174
|
220
|
240
|
300
|
310
|
375
|
455
|
545
|
6255
|
720
|
775
|
960
|
|
H1
|
58
|
63
|
74
|
99
|
133
|
140
|
189
|
176
|
224
|
290
|
347
|
399
|
431
|
459
|
595
|
|
Kvs(m3/h)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
