一、电动高温球阀 产品概述
本公司的Q941M电动高温球阀是使用密封材料为阀座，经同类产品聚四氟乙烯做密封的球阀，使用寿命较长。高温型电动球阀具有性能稳定、密封好、磨擦力小、开关轻便、耐油、耐腐蚀、使用寿命较长等优点。“渠工”牌电动高温球阀、结构长度采用国家相应标准，扩大了球阀使用范围，高温型电动球阀主要用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类介质。
|
|
|

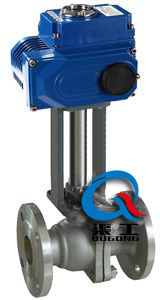

Q941M电动高温球阀
|

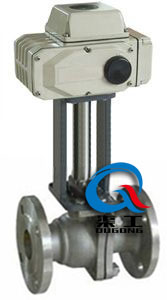

Q941M电动高温球阀
|
二、电动高温球阀 主要技术参数
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
公称压力(MPa)
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
|
|
阀体形式
|
两段式铸造球阀
|
|
连接形式
|
法兰式
|
|
阀芯形式
|
"O"型球形阀芯
|
|
密封填料
|
柔性石墨、金属缠绕垫片
|
|
流量特性
|
近似快开型
|
|
动作范围
|
0～90°
|
|
泄露量Q
|
按GB/T4213-92，小于额定KV0.01%
|
|
基本误差
|
±1%
|
|
回差
|
±1%
|
|
死区
|
≤1%(可调)
|
|
可调范围
|
250：1
|
350：1
|
|
配置执行机构
|
可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
|
|
控制方式
|
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
|
三、电动高温球阀 执行器技术参数
|
电源电压
|
AC220/380V，50/60Hz
|
|
输出力矩
|
50N·M～2000N·M
|
|
动作范围
|
0～90° 0～360°
|
|
动作时间
|
15秒/30秒/60秒
|
|
保护装置
|
过热保护
|
|
环境温度
|
-30°～60°
|
|
手动操作
|
同附带手柄操作
|
|
限位
|
电气、机械二重限位
|
|
防护等级
|
相当于IP-65
|
|
防爆等级
|
ExdII BT4；特殊要求可定制ExdII BT6
|
|
位置测量
|
可选装开关或电位计
|
|
驱动电机
|
8W/E
|
|
进线接口
|
PE1/2〞进线线锁
|
四、电动高温球阀 主要零件材料
|
零件名称
|
材料
|
|
阀体
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球体
|
2Cr13+氮化处理
|
304
|
316
|
316L
|
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
阀座密封圈
|
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
|
|
填料
|
V型PTFE四氟填料、柔性石墨
|
五、电动高温球阀 主要设计标准
|
设计与制造
|
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
|
|
法兰尺寸
|
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
|
|
结构长度
|
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
|
|
检验与试验
|
JB/T 9092、API 598、GB/T13927
|
六、电动高温球阀 外形图
|
|
|

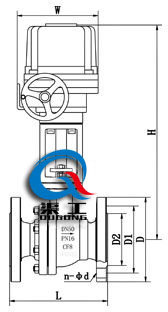

Q941M电动高温球阀 (配HQ执行器)
|

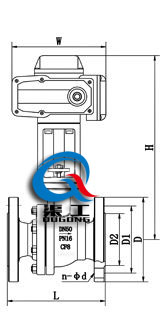

Q941M电动高温球阀 (配HR执行器)
|
七、电动高温球阀 安装连接尺寸
|
型号
|
规格
|
尺寸
|
|
L
|
D
|
D 1
|
D 2
|
n-φd
|
H
|
b
|
|
GQ941H/M
|
15
|
130
|
95
|
65
|
45
|
4-14
|
85
|
14
|
|
20
|
150
|
105
|
75
|
55
|
4-14
|
95
|
16
|
|
25
|
160
|
115
|
85
|
65
|
4-14
|
103
|
16
|
|
32
|
180
|
135
|
100
|
78
|
4-18
|
105
|
18
|
|
40
|
200
|
145
|
110
|
85
|
4-18
|
120
|
18
|
|
50
|
230
|
160
|
125
|
100
|
4-18
|
195
|
20
|
|
65
|
290
|
180
|
145
|
120
|
4-18
|
195
|
20
|
|
80
|
310
|
195
|
160
|
135
|
8-18
|
215
|
22
|
|
100
|
350
|
215
|
180
|
155
|
8-18
|
253
|
24
|
八、电动高温球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有疑问.您可以致电给我们！
