D943H/D973H电动硬密封蝶阀

电动多层次金属密封蝶阀

一、电动硬密封蝶阀 产品概述

本公司的电动硬密封蝶阀主要用于石油、化工、电力、冶金、食品、轻纺、造纸等行业，可安装在温度≤425℃，介质可为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。电动硬密封蝶阀配以电动执行器，可实现远距离控制和自动化操作。电动多层次金属密封蝶阀系列产品，系使用时间长、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工良好。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。

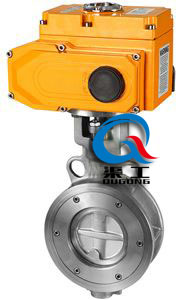

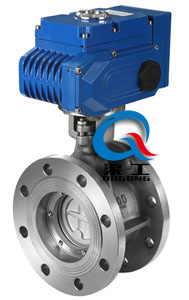

电动硬密封蝶阀 (法兰式)	电动硬密封蝶阀 (对夹式)

二、电动硬密封蝶阀 产品特点

由于电动硬密封蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐 高温性和耐 磨性等得到了可靠的保证。其主要特点如下：
（1）开启力矩小，灵活方便，省力节能。
（2）三维编心结构，使蝶板越关越紧，其密封性能良好，达到无泄漏。
（3）耐高压、耐腐蚀、耐 磨损、使用时间长等。

三、电动硬密封蝶阀 主要设计标准

四、电动硬密封蝶阀 执行器参数及特点

（1）功能良好:智能型、调节型、开关式。
（2）体积小巧：体积相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用球型凸出结构，使观察方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用良好的计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和准确的定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN400口径阀门一般采用380VAC电动执行器。

五、电动硬密封蝶阀 主要零件材料

六、电动硬密封蝶阀 主要性能规范

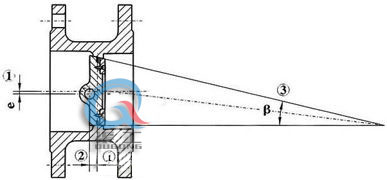

七、电动硬密封蝶阀 三偏心密封结构原理

（1）偏离管道正中
（2）偏离密封面正中
（3）倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时就接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

电动硬密封蝶阀 (偏心原理)	电动硬密封蝶阀 ( 密封结构)

八、电动硬密封蝶阀 外形图

电动硬密封蝶阀 (法兰式)	电动硬密封蝶阀 ( 对夹式)

九、电动硬密封蝶阀 安装连接尺寸

十、电动硬密封蝶阀 产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
