ZZL自力式流量控制阀
一、自力式流量调节阀 产品概述
本公司的自力式流量调节阀是一个新的调节阀种类，相对于手动调节阀，它的优点是能够自动调节。相对于电动调节阀，它的优点是不需要外部动力，应用实践证明，在闭式水循环系统（如热水供暖系统，空调冷冻系统）中，正确使用这种阀门，可以很方便地实现系统的流量分配；可以实现系统的动态平衡；可以大大简化系统的调试工作；可以稳定泵的工作状态等。因此，自力式流量调节阀在供热空调工程中有着广阔的应用前景。自力式流量调节阀的作用是在阀的进出口压差变化的情况下，维持通过阀门的流量恒定，从而维持与之串联的被控对象（如一个环路，一个用户，一台设备等，下同）的流量恒定，自力式流量控制阀的名称较多，如自力式流量平衡阀，定流量阀，自平衡阀，动态流量平衡阀等，每种类型的自力式流量控制阀，结构各有相异，但工作原理相似。
|
|
|---|---|

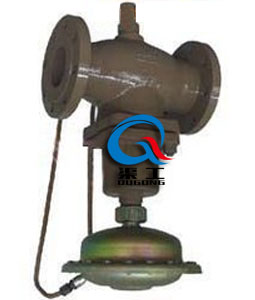

| ZZL型自力式流量调节阀 | ZZL型自力式流量调节阀 |
二、自力式流量调节阀 主要技术参数
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数Kvs | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 400 | |
| 有效压力下上限流量(m3/h) | 0.02MPa | 1.5 | 2.5 | 3.5 | 5.5 | 9.0 | 14 | 22 | 36 | 55 | 70 | 125 | 180 | 250 |
| 0.05 MPa | 2.5 | 3.5 | 5.5 | 9.0 | 12 | 22 | 36 | 55 | 85 | 110 | 180 | - | - | |
| 噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
| 允许压差 | PN16 | 1.6 | 1.5 | 1.2 | 1.0 | |||||||||
| PN40 | 2.0 | |||||||||||||
| 阀盖形式 | 标准型-17～+450℃ | |||||||||||||
| 压盖型式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||||
| 阀芯形式 | 单座、套筒型阀芯 | |||||||||||||
| 流量特性 | 线性 | |||||||||||||
三、自力式流量调节阀 执行器技术参数
| 有效面积(cm2) | 250 | 630 |
|---|---|---|
| 节流器压差(MPa) | 0.02；0.05 | |
| 允许上下膜室之间上限压差(MPa) | 0.4 | 0.15 |
| 材料 | 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 | |
| 控制管线、接头 | 铜管或钢管10×1； 卡套式接头：R1/4" | |
四、自力式流量调节阀 主要性能指标
| 控制精度 | ±5% | |||
|---|---|---|---|---|
|
允许泄露量 (在规定实验条件下) |
硬密封 | 4×0.01%阀额定容量 | ||
| 软密封 | DN15～50 | DN65～125 | DN150～250 | |
| 10气泡/min | 20气泡/min | 40气泡/min | ||
五、自力式流量调节阀 主要外形图
|
|---|
| ZZL型自力式流量调节阀 (主要外形图) |
六、自力式流量调节阀 主要连接尺寸
| 公称通径mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
| H | 50 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 640 |
| H1 | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 326 | 354 | 404 |
| H2 | - | - | - | - | - | - | - | - | - | - | 326 | 354 | 404 |
| H3 | - | - | - | - | - | - | - | - | - | - | 630 | 855 | 1205 |
| H4 | 150 | ||||||||||||
| R | 263 | ||||||||||||
