一、电动煤气闸阀 产品概述
本公司的电动煤气闸阀安装于各处污煤气、洁净煤气管路中作闭路设备，电动煤气闸阀主要用于冶金、制焦、煤气、化工等企业煤气管线的启闭控制。明杆闸阀的阀杆带动闸板一起升降，阀杆上的传动螺纹在阀体外部，因此，可根据阀杆的运动方向和位置直观地判断闸板启闭和位置，而且传动螺纹便于润滑和不受流体腐蚀，但它要求有较大的安装空间。楔式双闸板对密封面楔角的加工精度要求较低，容易密封，温度变化不易造成卡住，密封面磨损后维修方便，但结构较复杂、零件较多，阀门的体形及重量较大。煤气闸阀阀体底部设有排渣孔，便于排去污垢。阀门内介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。
|
|
|

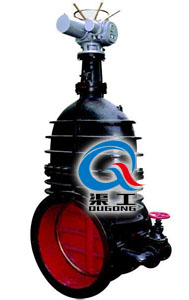

电动煤气闸阀
|

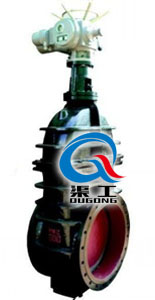

电动煤气闸阀
|
二、电动煤气闸阀 主要零件材料
|
零件名称
|
材料名称
|
|
阀体
|
HT200灰铸铁
|
|
阀盖
|
HT200灰铸铁
|
|
闸板
|
HT200灰铸铁
|
|
阀杆
|
45#碳钢
|
|
填料
|
油浸石棉盘根
|
|
垫片
|
橡胶石棉板
|
三、电动煤气闸阀 主要设计标准
|
设计制造
|
JB/T 8691-98
|
|
结构长度
|
GB/T 15188.2-94
|
|
法兰连接尺寸
|
GB/T 9113-2000
|
|
阀门检查和试验
|
GB/T 13927-92
|
四、电动煤气闸阀 主要性能规范
|
型号
|
公称压力
|
强度试验
|
密封试验
|
工作温度
|
适用介质
|
|
Z942W
|
0.1MPa
|
0.15MPa
|
0.11MPa
|
≤100
|
煤气
|
五、电动煤气闸阀 安装尺寸
|
公称通径（DN）
|
结构长度
|
H
|
螺栓
|
|
|
10Kg
|
16Kg
|
参考重量kg
|
|
螺孔中心圆直径D
|
螺栓孔径
|
数量
|
螺纹规格
|
螺孔中心圆直径D
|
螺栓孔径
|
数量
|
螺纹规
|
|
40
|
165
|
170
|
110
|
19
|
4
|
M16
|
110
|
19
|
4
|
M16
|
7
|
|
50
|
178
|
185
|
125
|
19
|
4
|
M16
|
125
|
19
|
4
|
M16
|
9
|
|
65
|
190
|
205
|
145
|
19
|
4
|
M16
|
145
|
19
|
4
|
M16
|
11
|
|
80
|
203
|
310
|
160
|
19
|
8
|
M16
|
160
|
19
|
8
|
M16
|
16
|
|
100
|
229
|
340
|
180
|
19
|
8
|
M16
|
180
|
19
|
8
|
M16
|
27
|
|
150
|
267
|
430
|
240
|
23
|
8
|
M20
|
240
|
23
|
8
|
M20
|
50
|
|
200
|
292
|
520
|
295
|
23
|
8
|
M20
|
295
|
23
|
12
|
M20
|
80
|
|
250
|
330
|
545
|
350
|
23
|
12
|
M20
|
355
|
28
|
12
|
M24
|
120
|
|
300
|
356
|
660
|
400
|
23
|
12
|
M20
|
410
|
28
|
12
|
M24
|
160
|
|
400
|
406
|
915
|
515
|
28
|
16
|
M24
|
525
|
31
|
16
|
M27
|
350
|
|
500
|
457
|
1110
|
620
|
28
|
20
|
M24
|
650
|
34
|
20
|
M30
|
58
|
六、电动煤气闸阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
