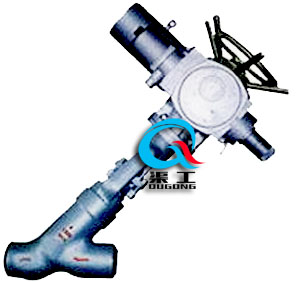

J965Y电动直流对焊截止阀
一、电动直流对焊截止阀 产品概述
本公司的电动直流对焊截止阀是采用截止阀和高准度电动执行器组成。电动直流对焊截止阀结构合理，性能优良，造型美观，适用的压力范围大，主要用来接通或截断管路中的介质。
|
|---|
| 电动直流对焊截止阀，电动焊接截止阀，电动高压截止阀 |
二、电动直流对焊截止阀 设计采用标准
1、设计制造JB3595规定。
2、结构长度按JB3595规定或按用户要求。
3、连接端按JB3595规定或按用户要求。
4、阀门检查和试验按JB3595规定。
三、电动直流对焊截止阀 主要零件材料
| 零件名称 | 材料牌号 | ||
|---|---|---|---|
| 阀体 | WCB | WC6 | WC9 |
| 活塞 | A105 | WC6 | WC9 |
| 阀盖 | 25 | 12Cr1MoVA | |
| 阀杆 | 1Cr17Ni2 | 20Cr1Mo1V1A | |
| 密封环 | 05F | 05F | 柔性石墨 |
| 四开环 | 1Cr13 | 20CrMOIVIA | |
| 填料 | BSP-600 | BSP-600 | |
| 支架 | WCB | WCB | |
| 阀杆螺母 | ZQAL9-4 | ZQAL9-4 | |
四、电动直流对焊截止阀 主要性能规范
| 试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) | |||||
|---|---|---|---|---|---|---|---|---|
| 16.0 | 20.0 | 25.0 | 32.0 | 900 | 1500 | 20K | 40K | |
| 强度试验 | 24.0 | 30.0 | 37.5 | 48.0 | 22.5 | 39.0 | 7.5 | 16.5 |
| 密封试验 | 17.6 | 22.0 | 27.5 | 35.2 | 16.5 | 28.6 | 5.5 | 12.1 |
| 工作温度 | ≤425℃ | |||||||
| 适用介质 | 水、蒸汽、腐蚀性介质 | |||||||
五、电动直流对焊截止阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
