一、电动法兰截止阀 产品概述
本公司的J941H电动法兰截止阀是由电动执行机构和截止阀两部分组成，电动法兰截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。电动截止阀只适用于全开和全关，不允许作调节和节流。
|
|
|

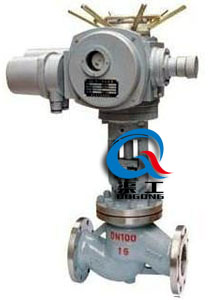

电动法兰截止阀
|

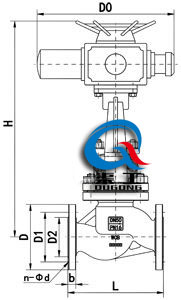

电动法兰截止阀 (连接尺寸图)
|
二、电动法兰截止阀 产品特点
（1）结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
（2）密封面采用不锈钢和硬质合金，使用时间长。
（3）采用柔性石墨填料、密封良好、操作轻便。
（4）4、驱动方式分手动、电动、气动、齿轮传功，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。
（5）主要适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
三、电动法兰截止阀 主要零件材料
|
阀体
|
WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
|
|
阀瓣
|
WCB+D507MO、0Crl8Ni9Ti+Stellite12、CF8M+Stellite12、CF3M+Stellite12
|
|
螺纹压套
|
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
|
|
阀杆
|
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
|
|
阀盖
|
WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
|
|
填料
|
柔性石墨、PTFE
|
|
压盖
|
WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
|
|
滑块
|
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
|
|
电动执行器
|
壳体(HT200、WCB)
|
四、电动法兰截止阀 主要设计标准
|
设计与制造
|
GB/T12235
|
|
连接端尺寸
|
结构长度
|
GB/T12221
|
|
法兰尺寸
|
JB/T79
|
|
检验与试验
|
JB/T9092
|
|
材 料
|
碳钢
|
GB/T12229
|
|
不锈钢
|
GB/T12230
|
|
合金钢
|
Q/ZB66
|
|
标 志
|
GB/T12220
|
|
供 货
|
JB/T7928
|
五、电动法兰截止阀 主要性能规范
|
压力标准
|
公称压力(MPa)
|
|
试验压力(MPa)
|
1.6
|
2.5
|
4.0
|
6.4
|
|
强度试验
|
2.4
|
3.75
|
6.0
|
9.6
|
|
密封试验
|
1.76
|
2.75
|
4.4
|
7.04
|
六、电动法兰截止阀 外形连接尺寸
|
公称压力PN(MPa)
|
公称通径 DN(mm)
|
标准值
|
参考值
|
|
L
|
D
|
D1
|
n2
|
D6
|
b
|
f
|
f1
|
Z-φd
|
L1
|
H
|
质量(kg)
|
|
1．6
|
50
|
230
|
160
|
125
|
100
|
/
|
16
|
3
|
/
|
4-φ18
|
590
|
645
|
48
|
|
65
|
290
|
180
|
145
|
120
|
/
|
18
|
3
|
/
|
4-φ18
|
590
|
690
|
60
|
|
80
|
310
|
195
|
160
|
135
|
/
|
20
|
3
|
/
|
8-φ18
|
590
|
715
|
65
|
|
100
|
350
|
215
|
180
|
155
|
/
|
20
|
3
|
/
|
8-φ18
|
590
|
770
|
71
|
|
125
|
400
|
254
|
210
|
185
|
/
|
22
|
3
|
/
|
8-φ18
|
590
|
780
|
119
|
|
150
|
480
|
280
|
240
|
210
|
/
|
24
|
3
|
/
|
8-φ23
|
590
|
810
|
210
|
|
200
|
600
|
335
|
295
|
265
|
/
|
26
|
3
|
/
|
12-φ23
|
810
|
967
|
320
|
|
250
|
622
|
405
|
355
|
320
|
/
|
30
|
3
|
/
|
12-φ25
|
810
|
1143
|
550
|
|
300
|
698
|
460
|
410
|
375
|
/
|
30
|
4
|
/
|
12-φ25
|
830
|
1292
|
785
|
|
2.5
|
50
|
230
|
160
|
125
|
100
|
/
|
20
|
3
|
/
|
4-φ18
|
590
|
645
|
50
|
|
65
|
290
|
180
|
145
|
120
|
/
|
22
|
3
|
/
|
8-φ18
|
590
|
690
|
65
|
|
80
|
310
|
195
|
160
|
135
|
/
|
22
|
3
|
/
|
8-φ18
|
590
|
715
|
67
|
|
100
|
350
|
230
|
190
|
160
|
/
|
24
|
3
|
/
|
8-φ23
|
590
|
770
|
73
|
|
125
|
400
|
270
|
220
|
188
|
/
|
28
|
3
|
/
|
8-φ25
|
590
|
780
|
127
|
|
150
|
480
|
300
|
250
|
218
|
/
|
30
|
3
|
/
|
8-φ25
|
810
|
810
|
215
|
|
200
|
600
|
360
|
310
|
278
|
/
|
34
|
3
|
/
|
12-φ25
|
810
|
967
|
322
|
|
250
|
622
|
425
|
370
|
332
|
/
|
36
|
3
|
/
|
12-φ30
|
830
|
1143
|
585
|
|
300
|
698
|
485
|
430
|
390
|
/
|
40
|
4
|
/
|
16-φ30
|
830
|
1292
|
795
|
|
4．0
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-φ18
|
590
|
645
|
61
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
8-φ18
|
590
|
690
|
75
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
3
|
4
|
8-φ18
|
590
|
715
|
84
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
4．5
|
8-φ23
|
590
|
770
|
101
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
3
|
4．5
|
8-φ25
|
810
|
782
|
207
|
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
3
|
4．5
|
8-φ25
|
810
|
875
|
226
|
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
3
|
4．5
|
12-φ30
|
810
|
1160
|
399
|
|
6．4
|
50
|
300
|
175
|
135
|
105
|
88
|
26
|
3
|
4
|
4-φ23
|
590
|
710
|
64
|
|
65
|
340
|
200
|
160
|
130
|
110
|
28
|
3
|
4
|
8-φ23
|
590
|
750
|
77
|
|
80
|
380
|
210
|
170
|
140
|
121
|
30
|
3
|
4
|
8-φ23
|
590
|
785
|
86
|
|
100
|
430
|
250
|
200
|
168
|
150
|
32
|
3
|
4．5
|
8-φ25
|
810
|
837
|
171
|
|
125
|
500
|
295
|
240
|
202
|
176
|
36
|
3
|
4．5
|
8-φ30
|
810
|
1031
|
243
|
|
150
|
550
|
340
|
280
|
240
|
204
|
38
|
3
|
4．5
|
8-φ34
|
830
|
1066
|
296
|
|
200
|
650
|
405
|
345
|
300
|
260
|
44
|
3
|
4．5
|
12-φ34
|
830
|
1213
|
420
|
|
10．0
|
50
|
300
|
195
|
145
|
112
|
88
|
28
|
3
|
4
|
4-φ25
|
590
|
714
|
81
|
|
65
|
340
|
220
|
170
|
138
|
110
|
32
|
3
|
4
|
8-φ25
|
590
|
734
|
102
|
|
80
|
380
|
230
|
180
|
148
|
121
|
34
|
3
|
4
|
8-φ30
|
810
|
847
|
175
|
|
100
|
430
|
265
|
210
|
172
|
150
|
38
|
3
|
4．5
|
8-φ30
|
810
|
950
|
194
|
|
125
|
500
|
310
|
250
|
210
|
176
|
42
|
3
|
4．5
|
8-φ34
|
830
|
1141
|
285
|
|
150
|
550
|
350
|
290
|
250
|
204
|
46
|
3
|
4．5
|
12-φ34
|
830
|
1240
|
450
|
|
200
|
650
|
430
|
360
|
312
|
260
|
54
|
3
|
4．5
|
12-φ4l
|
830
|
1425
|
850
|
|
16．0
|
50
|
300
|
215
|
165
|
132
|
88
|
36
|
3
|
4
|
8-φ25
|
590
|
562
|
92
|
|
65
|
340
|
245
|
190
|
152
|
110
|
44
|
3
|
4
|
8-φ30
|
810
|
743
|
165
|
|
80
|
380
|
260
|
205
|
168
|
121
|
46
|
3
|
4
|
8-φ30
|
830
|
820
|
216
|
|
100
|
430
|
300
|
240
|
200
|
150
|
48
|
3
|
4．5
|
8-φ34
|
830
|
935
|
238
|
七、电动法兰截止阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
