BQ641气动保温球阀(法兰式)
一、气动保温球阀 产品概述
本公司的BQ641气动保温球阀具有良好的保温保冷特性，且气动夹套保温球阀的通径与管径相同，同时又能减少管路中介质热量损失。气动保温球阀主要用于石油、化工、冶金、食品等多种系统中，以输送常温下会凝固的高粘度介质。
|
|
|
气动保温球阀
|

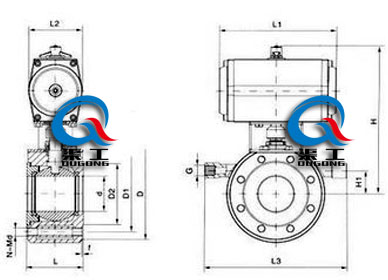

气动夹套保温球阀 结构尺寸图
|
二、气动保温球阀 主要技术规范
|
设计标准
|
ASME B 16.34 GB/T12224
|
|
结构长度
|
ASME B 16.10 GB/T12221
|
|
连接法兰
|
ASME B 16.5、JB/T 79
|
|
试验和检验
|
JB/T9092 API 598
|
|
适用介质
|
重油、胶类等易凝固介质
|
三、气动保温球阀 主要技术参数及性能
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数KV
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
|
公称压力(MPa)
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
|
|
阀体形式
|
法兰式：分体式铸造球阀；对夹式：整体式铸造阀体
|
|
连接形式
|
法兰式、对夹式
|
|
阀芯形式
|
"O"型球形阀芯
|
|
泄露量Q
|
按GB/T4213-92，小于额定KV0.01% (软密封：零泄露)
|
|
基本误差
|
带定位器：小于全行程的±2%
|
|
回差
|
带定位器：小于全行程的±2%
|
|
可调范围
|
250：1
|
350：1
|
|
配置执行机构
|
GT、AT、ST系列单双作用气动执行器
|
|
控制方式
|
开关两位控制、4～20mA模拟量信号控制
|
四、气动保温球阀 执行器技术参数
|
执行器型号
|
GT、AT、ST系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构、双作用执行机构
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
受用新气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装替换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使其与内螺纹气动球阀的精度同步。
五、气动保温球阀 主要外形连接尺寸
|
公称通径
|
外形尺寸
|
连接法兰尺寸
|
|
d
|
L
|
L1
|
L2
|
L3
|
H
|
H1
|
G
|
D
|
D1
|
D2
|
f
|
N-Md
|
|
15
|
14
|
35
|
140/178
|
62/75
|
150
|
170/176
|
15
|
1/2″
|
90
|
65
|
45
|
2
|
4-M14
|
|
20
|
19
|
38
|
140/178
|
62/75
|
160
|
175/181
|
20
|
1/2″
|
100
|
75
|
55
|
2
|
4-M14
|
|
25
|
25
|
42
|
140/214
|
62/91
|
190
|
180/214
|
20
|
1/2″
|
110
|
85
|
65
|
2
|
4-M14
|
|
32
|
29
|
50
|
164/214
|
75/91
|
210
|
215/243
|
25
|
1/2″
|
130
|
100
|
78
|
3
|
4-M18
|
|
40
|
38
|
60
|
164/246
|
75/101
|
230
|
225/263
|
30
|
1/2″
|
145
|
110
|
85
|
3
|
4-M18
|
|
50
|
48
|
70
|
190/295
|
91/112
|
250
|
248/274
|
30
|
1/2″
|
160
|
125
|
100
|
3
|
4-M18
|
|
65
|
64
|
95
|
210/295
|
101/112
|
270
|
258/284
|
45
|
1/2″
|
180
|
145
|
120
|
3
|
4/8-M18
|
|
80
|
76
|
118
|
247/395
|
112/139
|
300
|
300/326
|
50
|
1/2″
|
190
|
160
|
135
|
3
|
8-M18
|
|
100
|
95
|
140
|
276/478
|
127/176
|
340
|
315/370
|
70
|
1″
|
215/230
|
180/190
|
155/160
|
3
|
8-M18/20
|
|
125
|
112/118
|
175/195
|
348/562
|
159/206
|
360
|
375/440
|
80
|
1″
|
245/270
|
210/220
|
185/188
|
3
|
8-M18/24
|
|
150
|
135/150
|
210/260
|
378/724
|
176/228
|
420
|
428/500
|
95
|
1″
|
280/300
|
240/250
|
210/218
|
3
|
8-M22/24
|
六、气动保温球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
