ZJJP气动偏心调节阀
一、气动偏心半球阀 产品概述
本公司的气动偏心半球阀属于角行程气动偏心调节阀，是由高准度活塞式气动执行器及和偏心半球阀组成，气动偏心球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源就可控制运转。也可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动偏心半球阀是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。阀芯的回转中心不与旋转轴同心，可减少磨损，增加使用寿命，阀芯后部设有一个导流翼，可以使流体稳定流动，气动偏心调节阀具有良好的稳定性。其次，还有流量大，可调范围大等特点。气动偏心球阀主要应用于石油、化工、电力、冶金、钢铁、造纸、食品、纺织、轻工等行业。
|
|
|

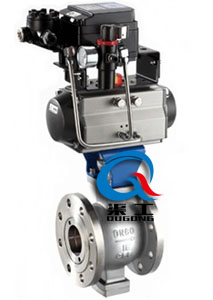

气动偏心半球阀 (配AT气缸)
|
气动偏心半球阀 (配AW气缸)
|
二、气动偏心半球阀 产品特点
（1）流体阻力小，全通径的电动球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）密封性良好。有两个密封面，而且目前球阀的密封面材料使用多种塑料，密封性好，能实现全密封。在真空系统中也已使用。
（4）操作方便，开闭快，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸替换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔开，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围大，通径从小到几毫米，大到几米，从高真空到高压力都可应用。
（8）由于电动偏心半球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
三、气动偏心半球阀 主要技术参数及性能
|
公称通径 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
额定流
量系数
KV
|
全腔型
|
14
|
25
|
30
|
55
|
100
|
135
|
230
|
320
|
500
|
850
|
1300
|
1750
|
|
60%腔型
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
300
|
510
|
780
|
1050
|
|
40%腔型
|
6
|
10
|
12
|
20
|
40
|
54
|
92
|
128
|
200
|
340
|
520
|
700
|
|
允许压差(MPa)
|
≤公称压力
|
|
阀体形式
|
整体铸造球形体
|
|
阀芯形式
|
偏心旋转阀芯(带导流翼)
|
|
流量特性
|
近似等百分比
|
|
动作范围
|
全开60°
|
|
泄露量Q
|
软密封VI级、硬密封IV级，符合ANSI B16.104标准
|
|
基本误差
|
±1%
|
|
回差
|
±1%
|
|
死区
|
≤1%
|
|
可调范围
|
全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1)
|
|
配置执行机构
|
GT、AT、ST、SR、AW系列单双作用气动执行器
|
|
控制方式
|
开关两位控制、4～20mA模拟量信号控制
|
四、气动偏心半球阀 主要零件材料
|
执行器型号
|
GT、AT、ST、SR系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构、双作用执行机构
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
五、气动偏心半球阀 主要零件材料
|
零件名称
|
材料
|
|
阀体、阀盖
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球体
|
2Cr13+氮化处理
|
304
|
316
|
316L
|
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
阀座密封圈
|
PTFE、碳素纤维＋PTFE、对位聚苯
|
|
填料
|
V型PTFE、柔性石墨
|
六、气动偏心半球阀 主要设计标准
|
设计与制造
|
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
|
|
法兰尺寸
|
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
|
|
结构长度
|
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
|
|
检验与试验
|
JB/T 9092、API 598、GB/T13927
|
七、气动偏心半球阀 主要零件材料
|
|
|
PQ647气动偏心调节阀 (法兰式)
|
PQ677气动偏心调节阀 (对夹式)
|
八、气动偏心半球阀 主要外形连接尺寸
|
公称通径 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
法兰式
|
102
|
102
|
114
|
124
|
143
|
165
|
194
|
213
|
229
|
243
|
297
|
338
|
|
对夹式
|
62
|
62
|
62
|
75
|
80
|
100
|
115
|
130
|
160
|
200
|
240
|
334
|
|
H
|
60
|
60
|
65
|
95
|
105
|
120
|
140
|
155
|
165
|
205
|
240
|
270
|
|
H1
|
293
|
312
|
317
|
360
|
393
|
423
|
482
|
568
|
610
|
755
|
/
|
/
|
|
A
|
140
|
164
|
164
|
190
|
210
|
247
|
276
|
348
|
378
|
524
|
/
|
/
|
|
PN1.6MPa法兰连接尺寸
|
|
D
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
|
D1
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
|
D2
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
319
|
370
|
|
n-Φd
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
|
PN2.5MPa法兰连接尺寸
|
|
D
|
115
|
140
|
150
|
165
|
185
|
200
|
235
|
270
|
300
|
360
|
425
|
485
|
|
D1
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
370
|
430
|
|
D2
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
274
|
330
|
389
|
|
n-Φd
|
4-14
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-22
|
8-26
|
8-26
|
12-26
|
12-30
|
16-30
|
九、气动偏心半球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
