Q671气动超薄球阀
一、气动对夹球阀 产品概述
本公司的Q671气动对夹球阀是气动球阀系列中的一种产品。球芯通道形状有矩形、V形及O形。气动对夹球阀具有结构紧凑、体积小、重量轻、安装方便等特点。气动超薄球阀它采用直连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定等优点气动超薄球阀主要应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
|
|
|

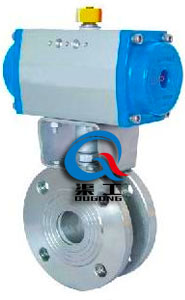

气动对夹球阀 (AT气缸)
|
气动超薄球阀 (GT气缸)
|
二、气动对夹球阀 主要技术参数及性能
|
公称通径
|
DN10～150mm
|
|
公称压力
|
PN1.6 2.5 4.0 MPa (高压可定制)
|
|
泄漏量
|
软密封:不泄漏
|
硬密封:≤额定流量的10-5
|
|
执行机构
|
可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构
|
|
流量特性
|
快开特性
|
|
可调范围
|
DN10-80
|
DN100-150
|
|
250:1
|
350:1
|
|
阀体形式
|
整体式锻造、整体式铸造
|
|
连接形式
|
超薄法兰式、对夹式
|
|
阀芯形式
|
"O"型球形阀芯
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
|
适用温度
|
密封面
|
|
PTFE≤180℃、PPL≤300℃、硬密封≤450℃
|
|
配置执行器型号
|
GT、SR、ST、AT、AW系列单双作用气动执行器
|
|
控制方式
|
开关两位控制、4-20mA模拟量控制
|
三、气动对夹球阀 执行器技术参数
|
执行器型号
|
GT、SR、ST、AT、AW系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
四、气动对夹球阀 主要零件材料
|
零件名称
|
材料
|
|
阀体
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球体
|
2Cr13+氮化处理
|
304
|
316
|
316L
|
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
阀座密封圈
|
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
|
|
填料
|
V型PTFE四氟填料、柔性石墨
|
五、气动对夹球阀 主要性能规范
|
公称通径DN(mm)
|
DN15-300
|
|
公称压力
|
PN(MPa)
|
1.0
|
1.6
|
2.5
|
4.0
|
|
试验压力
|
强度试验
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封试验
|
1.1
|
1.76
|
2.75
|
4.4
|
|
低压气密试验0.5～0.7
|
|
适用介质
|
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
|
六、气动对夹球阀 外形图
|
|
|
气动对夹球阀(AT执行器)
|
气动超薄球阀GT执行器)
|
七、气动对夹球阀 安装连接尺寸
|
公称通径DN(mm)
|
L
|
D
|
D1
|
D2
|
n-Φd
|
H
|
L1
|
|
15
|
35
|
95
|
65
|
45
|
4-M12
|
185
|
130
|
|
20
|
38
|
105
|
75
|
55
|
4-M12
|
191
|
140
|
|
25
|
42
|
115
|
85
|
65
|
4-M12
|
193
|
150
|
|
32
|
50
|
135
|
100
|
78
|
4-M16
|
212
|
165
|
|
40
|
60
|
145
|
110
|
85
|
4-M16
|
217
|
180
|
|
50
|
70
|
160
|
125
|
100
|
4-M16
|
260
|
200
|
|
65
|
95
|
180
|
145
|
120
|
4-M16
|
293
|
220
|
|
80
|
118
|
195
|
160
|
135
|
8-M16
|
323
|
250
|
|
100
|
140
|
215
|
180
|
155
|
8-M16
|
382
|
280
|
|
125
|
175
|
245
|
210
|
185
|
8-M16
|
468
|
320
|
|
150
|
210
|
280
|
240
|
210
|
8-M16
|
510
|
360
|
八、气动对夹球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
