一、气动调节蝶阀 产品概述
本公司的气动调节蝶阀是由采用气动执行器与蝶阀阀体组成。气动调节蝶阀具有结构简单紧凑，加工方便，易制成大口径，具有自清洗作用，阻力系数小，流通能力大。外加配阀门定位器，输入控制信号(4-20mADC)及0.4-0.7MPa的气源便可控制运转。气动调节蝶阀适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达零泄露），高温高压工况可选用三偏心硬密封阀体。气动调节蝶阀是自动化控制系统中调节流量和截断流体的理想装置。因此气动调节蝶阀主要应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
|
|
|
|

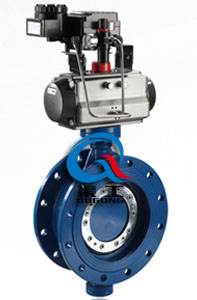

气动调节蝶阀 (法兰式)
|

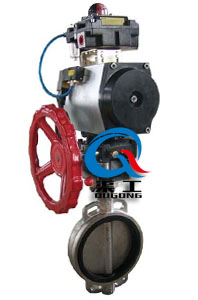

智能气动蝶阀 (对夹式)
|

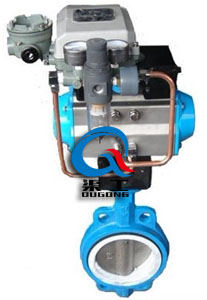

调节型气动蝶阀 (软密封)
|
二、气动调节蝶阀 产品特点
（1）简单、体积小、重量轻、流阻小、流量系数大，密封性能好。调节范围大。是自动化控制系统中仪表的执行单元。
（2）智能气动蝶阀采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变阀板的旋转角度(0-90°任意角度)，具有较好的调节控制流量等参数。
（3）气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，润滑好，磨擦系数小、耐腐蚀。传动轴承均采用边界自润滑轴承油润滑好，使传动轴不易被摩损。
三、气动调节蝶阀 主要设计标准
|
设计标准
|
GB/T2238-1989
|
|
法兰连接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
结构长度
|
GB/T12221-1989
|
|
压力试验
|
GB/T13927-2000；JB/T9092-1999
|
四、气动调节蝶阀 主要技术参数
|
公称通径DN(mm)
|
50～1200
|
|
公称压力
|
PN0.6、1.6、2.5MPa
|
|
连接形式
|
法兰式、对夹式
|
|
阀板形式
|
垂直板式
|
|
流量特性
|
近似快开型
|
|
动作范围
|
0～90°
|
|
泄露量
|
按GB/T4213-92，为Kv值的10-4，软密封：零泄漏
|
|
基本误差
|
带定位器：小于全行程的±2%
|
|
回差
|
带定位器：小于全行程的2%
|
|
可调范围
|
50:1
|
|
配置执行机构
|
GT、AT、AW系列单双作用气动执行器
|
|
控制方式
|
开关两位控制、4-20mA模拟量控制
|
五、气动调节蝶阀 执行器技术参数
|
执行器型号
|
GT、AT、AW系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构、双作用执行机构
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使之与阀门的同步精度。
六、气动调节蝶阀 主要零件材料
|
零件名称
|
材料名称
|
|
阀体
|
铸铁、铸钢、不锈钢、铬钼钢、合金钢
|
|
蝶板
|
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
|
|
密封圈
|
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
填料
|
聚四氟乙烯、柔性石墨
|
七、气动调节蝶阀 主要性能规范
|
公称通径DN(mm)
|
DN50～1200
|
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
|
低压气密试验
|
0.5～0.7
|
|
适用介质
|
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
|
八、气动调节蝶阀 外形结构图
|
|
|
|
气动调节蝶阀 (法兰式)
|
智能气动蝶阀 (对夹式)
|
调节型气动蝶阀 (软密封)
|
九、气动调节蝶阀 安装连接尺寸
|
公称通经(DN)
|
主要尺寸
|
法兰尺寸
|
|
L
|
L1/L2
|
H
|
H1
|
A
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
硬密封
|
软密封
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
|
50
|
108
|
43
|
112
|
63
|
625
|
245
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
46
|
115
|
70
|
625
|
245
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
|
80
|
114
|
46
|
120
|
83
|
645
|
245
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
127
|
52
|
138
|
105
|
675
|
355
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
|
125
|
140
|
56
|
164
|
115
|
715
|
355
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
|
150
|
140
|
56
|
175
|
137
|
800
|
355
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
|
200
|
152
|
60
|
200
|
164
|
850
|
250
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
|
250
|
165
|
68
|
243
|
206
|
925
|
250
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
|
300
|
178
|
78
|
250
|
230
|
1035
|
450
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
|
350
|
190
|
78
|
280
|
248
|
1070
|
450
|
505
|
460
|
16-22
|
520
|
470
|
12-26
|
555
|
490
|
16-33
|
|
400
|
216
|
102
|
305
|
289
|
1190
|
450
|
565
|
515
|
16-26
|
580
|
525
|
16-26
|
620
|
550
|
16-36
|
|
450
|
222
|
114
|
350
|
320
|
1250
|
650
|
615
|
565
|
20-26
|
640
|
585
|
16-30
|
670
|
600
|
20-36
|
|
500
|
229
|
127
|
380
|
343
|
1290
|
650
|
670
|
620
|
20-26
|
715
|
650
|
20-30
|
730
|
660
|
20-36
|
|
600
|
267
|
154
|
445
|
413
|
1455
|
850
|
780
|
725
|
20-30
|
840
|
770
|
20-33
|
845
|
770
|
20-39
|
|
700
|
292
|
165
|
480
|
478
|
1585
|
850
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
|
800
|
318
|
190
|
530
|
525
|
1700
|
1250
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
|
900
|
330
|
203
|
580
|
585
|
1965
|
1250
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
|
1000
|
410
|
216
|
650
|
640
|
2015
|
1250
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
|
1200
|
470
|
254
|
760
|
755
|
2250
|
1250
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
十、气动调节蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动调节蝶阀的技术参数，方便我公司生产及技术人员为您准确选型。如有疑问.您可以致电给我们！
