ZMQF/H气动薄膜三通切断阀
一、气动薄膜三通切断阀 产品概述
本公司的ZMQF/H气动薄膜三通切断阀采用顶导向结构，配用多弹簧执行机构。气动薄膜切断阀具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
气动薄膜三通切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。气动薄膜三通切断阀主要应用于石油、化工、冶金、电力、轻工、纺织等多种工业部门的生产过程自动控制和远程控制系统中。
气动三通切断阀产品主要有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。
|
|
|---|---|

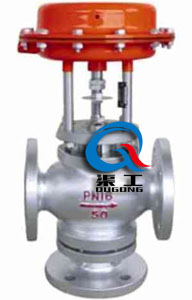

| ZMQF/H气动薄膜三通切断阀（薄膜执行器） | ZMQF/H气动活塞三通切断阀 (活塞执行器) |
二、气动薄膜三通切断阀 产品特点
（1）气动三通切断阀采用薄膜式多弹簧执行机构与调节机构用三根立柱相连，整个高度可减少约百分之三十，重量可减轻约百分之三十。
（2）阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增加百分之三十。
（3）阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
（4）平衡型阀内件，增加了切断阀的许用压差。
三、气动薄膜三通切断阀 主要技术参数
| 公称通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数Kv | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 690 | |
| 额定行程mm | 8 | 12 | 20 | 25 | 40 | 60 | ||||||
| 有效面积cm2 | 100 | 200 | 400 | 600 | 1000 | |||||||
|
允许泄 露量 |
硬密封 | 1.2X10-7 × 阀额定容量 | ||||||||||
| 软密封 | VI 级、无泄露 | |||||||||||
| 允许压差MPa | ≤ 公称压力 | |||||||||||
| 信号压力KPa | 0 ～ 250(薄膜式) | |||||||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | |||||||||||
| 压盖型式 | 螺栓压紧式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 | |||||||||||
| 阀芯形式 | 双导向双座型阀芯 | |||||||||||
| 流量特性 | 快开特性 | |||||||||||
四、气动薄膜三通切断阀 主要零件材料
| 1 | 阀体 | WCB | 304 | 316 | 316L |
|---|---|---|---|---|---|
| 2 | 阀座 | 304 | 304 | 316 | 316L |
| 3 | 阀芯 | 304 | 304 | 316 | 316L |
| 4 | 垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
| 5 | 连接套 | 304 | 304 | 316 | 316L |
| 6 | 导向套 | 304 | 304 | 316 | 316L |
| 7 | 中垫 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
| 8 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 9 | 填料压盖 | WCB | 304 | 316 | 316L |
| 10 | 阀杆 | 304 | 304 | 316 | 316L |
| 11 | 指示盘 | 铝片 | |||
| 12 | 标尺 | 铝片 | |||
| 13 | 执行器 | 缸体：碳钢、膜片：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | |||

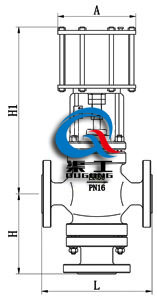

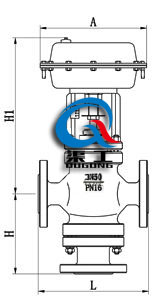

五、气动薄膜三通切断阀 外形图
|
|
|---|---|
| ZMQF/H气动薄膜切断阀 (薄膜执行器) | ZMQF/H气动活塞式切断阀 (活塞执行器) |
六、气动薄膜三通切断阀 安装连接尺寸
| 公称通经 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 196 | 232 | 308 | 394 | 498 | |||||||
| L | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| H | 132 | 132 | 135 | 140 | 150 | 160 | 160 | 170 | 325 | 450 | 495 | |
| H1 | 根据所配置气动执行机构而定 | |||||||||||
| 重量(kg) | 薄膜式 | 9 | 11 | 13 | 16 | 21 | 33 | 43 | 58 | 70 | 86 | 115 |
| 活塞式 | 12 | 14 | 17 | 20 | 26 | 38 | 48 | 64 | 79 | 95 | 125 | |
