Q41N/Q61N手动高压法兰球阀
一、高压锻钢球阀 产品概述
本公司的Q41N/Q61N高压锻钢球阀主要用于石油,天然气的长距离管线输送和城市煤气管道系统。由于长输管线用阀的特征,因而在设计时考虑了其承受管道应力的能力,以及耐候性,长期使用的可靠性等;密封,结构设计属特技公司独有。锻钢法兰球阀操作方式有手动-蜗杆蜗轮驱动,气动,电动,气-液联动,电-液联动,以及其它控制形式。高压锻钢球阀主要特点如下:
1、双截断和排放。2、解压。3、密封好。4、防火设计。5、清扫管道。6、紧急密封。7、高压阀门。8、阀盖组合密封。9、排污。10、接长阀杆。11、承受管道应力好。
有些锻钢高压球阀阀体上标有箭头,如果没有附带英文FIOW字迹,则为密封座作用方向,不作为介质流向参考,阀门自泄方向相反。通常情况下,双阀座密封的球阀具有双向流向。

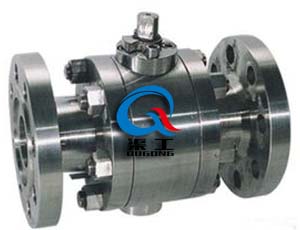

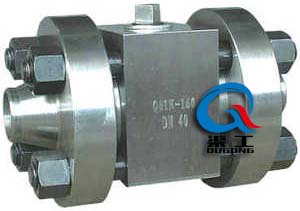

Q61N高压锻钢球阀 (焊接式) | Q41N高压锻钢球阀 (高压法兰球阀) |
---|
二、高压锻钢球阀 产品用途
固定锻钢法兰球阀适用于Class 150~600Lb,工作温度<150℃的长输管线和一般工业管线,其耐恶劣环境性等的设计均已进行综合考虑,适用于水、油品、蒸汽等介质。
1、阀门中腔停滞的压力异常超过弹簧的预紧力时,阀座后退脱离球体,达到自动泄压,卸压后阀座自动复位。
2、当万一发生火灾或由于异常升温使阀座密封圈烧损或软化时,在弹簧和介质压力作用下,使支撑圈球面部位和球体形成金属对金属接触,达到暂时密封作用,阻止了火灾进一步扩大,符合API 6FA的规定。
3、填料压盖部位密封采用PTFR填料和0形密封圈双重密封圈,较适用于气体介质,填料装在填料盘内,可采用摩擦系统低的新型SF型自润滑滑动轴衬,减低操作力矩。
三、高压锻钢球阀 设计规范
设计与制造 | GB12237、API 6D |
---|---|
结构长度 | GB12221、ANSI B16.10 |
法兰连接 | JB/T79、GB9112-9131 ANSI B 16.25 |
压力温度等级 | ANSI B16.34 E101 |
试验与检验 | API598 E101 |

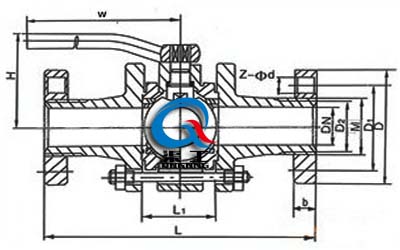

四、高压锻钢球阀 主要外形尺寸图
高压锻钢球阀 (锻钢焊接球阀) | 高压锻钢球阀 (锻钢法兰球阀) |
---|
五、高压锻钢球阀 外形连接尺寸
PN16MPa连接尺寸
产品型号Type | 公称通径DN | PN16.0/32.0MPa | wt(kg) | ||
---|---|---|---|---|---|
L | H | W | |||
Q61F-320 Q61N-320 |
10 | 150 | 58 | 220 | 4 |
15 | 170 | 62 | 220 | 4 | |
20 | 191 | 75 | 250 | 6.5 | |
25 | 205 | 80 | 250 | 8 | |
32 | 230 | 96 | 300 | 16 | |
40 | 260 | 111 | 400 | 22.5 | |
50 | 330 | 128 | 400 | 35 | |
65 | 360 | 180 | 500 | 44 | |
80 | 380 | 200 | 600 | 78 | |
100 | 430 | 245 | 800 | 120 |
PN32MPa连接尺寸
产品型号Type | 公称通径DN | PN16.0/32.0MPa | wt(kg) | ||
---|---|---|---|---|---|
L | H | W | |||
Q61F-320 Q61N-320 |
10 | 150 | 211 | 255 | 12 |
15 | 170 | 293 | 348 | 18 | |
20 | 191 | 297 | 348 | 20 | |
25 | 205 | 303 | 348 | 22 | |
32 | 230 | 456 | 520 | 40 | |
40 | 260 | 463 | 520 | 49 | |
50 | 330 | 478 | 520 | 61 | |
65 | 360 | 180 | 500 | - | |
80 | 380 | 200 | 600 | - | |
100 | 430 | 245 | 800 | - |
六、高压锻钢球阀 订货须知
订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司订购;
3、当使用的场合很重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。
