一、固定式法兰球阀 产品概述
本公司的Q47F/H型固定式法兰球阀适用于长输管线和一般工业管线,其强度、耐恶劣环境性等在设计时进行了综合考虑,适用于多种腐蚀性和非腐蚀性介质。固定球阀与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式法兰球阀的转矩小、阀座变形小,密封性能稳定、使用寿命较长,适用于高压、大口径场合。弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向多能密封,因而安装没有流向限制,是双向。
手动固定球阀有二段式和三段式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧使阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,使球与密封圈的接处位置。全通径:阀门流量孔径与管线内径相同,以便管线清扫。
|
|
固定式法兰球阀
|

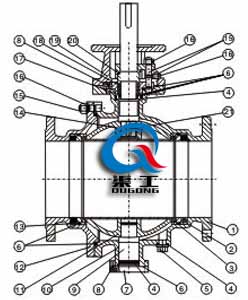

固定式法兰球阀 (结构图)
|
二、固定式法兰球阀 产品概述
(1)O型固定式法兰球阀采用固定球设计,相对运动部位均采用磨擦系数小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作轻便。
(2)阀门采用高平台结构,ISO5211连接标准。
(3)O型固定球阀采用全通径或缩径设计,流通阻力小。
(4)金属硬密封O型固定式法兰球阀采用双向金属可动密封结构,具有自动补偿及自洁功能,密封性能好。
(5)O型固定式球阀采用固定球设计,并增加了预紧力弹簧,使得球阀具有自动泄压功能。
(6)每个球阀都有两个可动密封座,两个方向也能密封,因而安装时不须考虑介质的流向。
(7)在阀杆与阀体及阀杆与球体之间设置导电弹簧,制止静电打火点燃易燃介质。
(8)耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构。
(9)自动泄压结构,当滞留在阀门中腔的液体介质由于温度升高而气化,从而中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压。
三、固定式法兰球阀 主要零件材料
1
|
阀体
|
WCB
|
A2116-WCB
|
2
|
弹簧
|
60Si2aMn
|
AISI 9260
|
3
|
密封圈
|
PTFE
|
PTFE
|
4
|
垫片
|
PTFE
|
PTFE
|
5
|
排污螺母
|
25
|
A105
|
6
|
"0" 型密封圈
|
橡胶
|
橡胶
|
7
|
底盖
|
25
|
A105
|
8
|
螺钉
|
35
|
A193-B7
|
9
|
固定轴
|
1Cr13
|
A276-410
|
10
|
滑动轴承
|
PTFE&
|
PTFE&
|
11
|
球体
|
1C18Ni9Ti
|
SS304
|
12
|
阀盖
|
WCB
|
A216-WCB
|
13
|
阀座
|
25
|
A105
|
14
|
阀杆
|
1Cr33
|
A276-410
|
15
|
螺柱
|
35CrMoA
|
A193-B7
|
16
|
螺母
|
35
|
A194-2H
|
17
|
压套
|
25
|
A105
|
18
|
填料
|
PTFE
|
PTFE
|
19
|
支架
|
WCB
|
A216-WCB
|
20
|
填料压盖
|
WCB
|
A2116-WCB
|
21
|
键 Key
|
45
|
AISI C 1045
|
四、固定式法兰球阀 设计规范
设计依据
|
国标系列
|
美标系列
|
设计标准
|
GB/T12237
|
AP16D
|
ANSI B16.34
|
法兰连接结构长度
|
GB/T12221
|
AP16D
|
ANSI B16.10
|
结构长度(焊接)
|
GB/T15188.1
|
AP16D
|
ANSI B16.10
|
连接法兰
|
GB/T9113 JB/T79 Hg20592
|
ANSI B16.5、B16.47
|
对焊端
|
GB/T12224
|
ANSI B16.25
|
试验和检验
|
GB/T9092
|
AP16D
|
AP1598
|
五、固定式法兰球阀 性能规范
压力等级
|
试验压力(MPa)
|
公称压力(PN)
|
磅级(Class)
|
壳体试验
|
密封试验
|
1.0
|
-
|
1.5
|
1.1
|
1.6
|
-
|
2.5
|
1.76
|
2.5
|
-
|
3.8
|
2.75
|
4.0
|
-
|
6.0
|
4.4
|
6.4
|
-
|
9.6
|
7.04
|
-
|
150
|
3.0
|
2.2
|
-
|
300
|
7.6
|
5.6
|
-
|
600
|
15.0
|
11.0
|
-
|
10K
|
2.4
|
1.5
|
-
|
20K
|
5.8
|
4.0
|
六、固定式法兰球阀 主要外形图
|
|

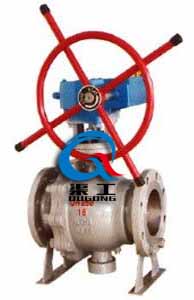

固定式法兰球阀 (蜗轮传动)
|
固定球阀(手柄传动)
|
七、固定式法兰球阀 主要外形尺寸
公称压力PN(Mpa)
|
公称通径DN(Mpa)
|
L
|
D
|
DI
|
D2
|
b
|
f
|
Z-φd
|
H(347型)
|
1.6
|
50
|
216
|
160
|
125
|
100
|
18
|
3
|
4-18
|
|
65
|
24l
|
180
|
145
|
120
|
18
|
3
|
4-18
|
|
80
|
283
|
196
|
160
|
136
|
20
|
3
|
8-18
|
|
100
|
306
|
215
|
180
|
165
|
20
|
3
|
8-18
|
|
125
|
356
|
245
|
2l0
|
185
|
22
|
3
|
8-18
|
|
150
|
394
|
280
|
240
|
2l0
|
24
|
3
|
8-23
|
305
|
200
|
467
|
336
|
296
|
266
|
26
|
3
|
12-23
|
398
|
250
|
53S
|
405
|
355
|
320
|
30
|
3
|
12-25
|
495
|
300
|
6l0
|
460
|
4l0
|
375
|
30
|
4
|
12-25
|
580
|
350
|
686
|
620
|
470
|
436
|
34
|
4
|
16-26
|
625
|
400
|
762
|
580
|
626
|
485
|
36
|
4
|
16-30
|
720
|
450
|
864
|
640
|
585
|
545
|
40
|
4
|
20-30
|
770
|
500
|
914
|
706
|
650
|
808
|
44
|
4
|
20-34
|
840
|
600
|
1067
|
840
|
770
|
718
|
48
|
4
|
20-41
|
920
|
700
|
1245
|
9l0
|
840
|
788
|
50
|
5
|
24-41
|
990
|
2.5
|
50
|
216
|
160
|
125
|
100
|
20
|
3
|
4-18
|
|
65
|
24l
|
180
|
145
|
120
|
22
|
3
|
8-18
|
|
80
|
288
|
195
|
180
|
135
|
22
|
3
|
8-18
|
|
100
|
305
|
230
|
190
|
160
|
24
|
3
|
8-23
|
|
126
|
38l
|
270
|
220
|
188
|
28
|
3
|
8-26
|
|
150
|
403
|
300
|
250
|
218
|
30
|
3
|
8-25
|
305
|
200
|
602
|
360
|
3l0
|
278
|
34
|
3
|
12-25
|
398
|
260
|
568
|
426
|
370
|
332
|
36
|
3
|
12-30
|
495
|
300
|
648
|
485
|
430
|
390
|
40
|
4
|
16-30
|
580
|
350
|
762
|
550
|
490
|
448
|
44
|
4
|
16-34
|
625
|
400
|
8S8
|
6l0
|
650
|
505
|
48
|
4
|
16-34
|
720
|
450
|
914
|
660
|
600
|
666
|
60
|
4
|
20-34
|
770
|
500
|
991
|
730
|
660
|
6l0
|
52
|
4
|
20-41
|
840
|
600
|
1143
|
840
|
770
|
718
|
56
|
5
|
20-41
|
920
|
700
|
1346
|
956
|
875
|
816
|
60
|
6
|
24-48
|
990
|
4.0
|
50
|
216
|
160
|
125
|
100
|
20
|
3
|
4-18
|
|
65
|
241
|
180
|
145
|
120
|
22
|
3
|
8-18
|
|
80
|
293
|
196
|
160
|
136
|
22
|
3
|
8-18
|
|
100
|
305
|
230
|
190
|
160
|
24
|
3
|
8-23
|
|
125
|
38I
|
270
|
220
|
188
|
28
|
3
|
8-25
|
|
150
|
403
|
300
|
250
|
218
|
30
|
3
|
8-25
|
305
|
200
|
602
|
376
|
320
|
282
|
38
|
3
|
12-30
|
398
|
250
|
568
|
445
|
385
|
345
|
42
|
3
|
12-34
|
495
|
300
|
648
|
5l0
|
450
|
408
|
46
|
4
|
16-34
|
580
|
350
|
762
|
570
|
5l0
|
466
|
52
|
4
|
16-34
|
625
|
400
|
838
|
656
|
685
|
636
|
68
|
4
|
16-41
|
720
|
450
|
914
|
680
|
610
|
560
|
60
|
4
|
20-41
|
770
|
500
|
991
|
755
|
670
|
612
|
62
|
4
|
20-48
|
840
|
600
|
1143
|
890
|
795
|
730
|
62
|
6
|
20-48
|
920
|
700
|
1346
|
996
|
900
|
835
|
68
|
5
|
24-54
|
990
|
八、订货须知
订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司订购;
3、当使用的场合很重要或管路较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。
