BJ45H-Y型保温截止阀,夹套保温截止阀
一、Y型保温截止阀 产品概述
本公司的BJ45H保温截止阀的保温夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有保温夹套的两个连接口,两个连接口可以通蒸汽或导热油、从而达到对介质所需要的温度。Y型保温截止阀较适用于化工、化肥行业的管路上,夹套内涵入蒸汽能阻止介质结晶。Y型保温截止阀被应用于石油、化工、冶金等多类系统中,以输送常温下会凝固的高粘度介质。
|
|

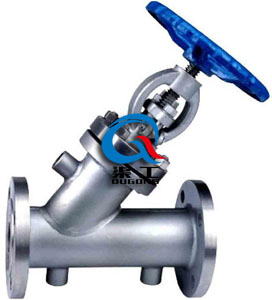

BJ45H-Y型保温截止阀
|

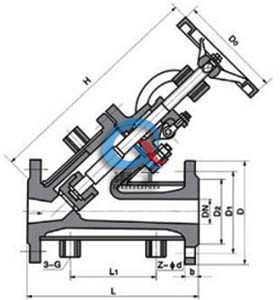

BJ45H-Y型保温截止阀 结构尺寸图
|
二、Y型保温截止阀 产品特点
1、结构简单,制造和维修比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间摩擦力小,寿命较长。
4、适用于粘度较大、易结焦的介质。
三、Y型保温截止阀 采用标准
设计制造标准
|
GB/T 12234-89、GB/T 12234-8
|
结构长度标准
|
GB/T 12221-89、GB/T 12221-89
|
连接法兰标准
|
GB/T 9113 JB/T 79
|
压力-温度标准
|
GB/T 9131
|
试验-检验标准
|
GB/T13927 JB/T9092
|
四、Y型保温截止阀 试验压力与性能规范
型号
|
公称压力
|
试验压力
|
适用温度
|
适用介质
|
保温套压力
|
Shell
|
Seal
|
BJ45W-25P
|
2.5
|
3.75
|
2.75
|
≤200
|
Acetic urea
|
≤1.3
|
BJ45W-40P
|
4.0
|
6.0
|
4.4
|
BJ45W-64P
|
6.4
|
9.0
|
6.6
|
Acetic urea
|
BJ45W-25P
|
2.5
|
3.75
|
2.75
|
BJ45W-40P
|
4.0
|
6.0
|
4.4
|
BJ45W-64P
|
6.4
|
9.0
|
6.6
|
五、Y型保温截止阀 主要零件材料
零件名称
|
ZG1CR18NI9TI
|
ZGOOCR18NI10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
WCB
|
阀体/阀盖
|
ZG1CR18NI9TI
|
ZGOOCR18NI10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
WCB
|
闸板
|
ZG1CR18NI9TI
|
ZGOOCR18NI10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
1Cr13
|
阀杆
|
1CR18NI9TI
|
00cr18ni10
|
1CR18NI12MOTI
|
OOCR17NI14MO?
|
1Cr13
|
填料
|
PTFE纺织
|
PTFE纺织
|
PTFE纺织
|
PTFE纺织
|
石墨
|
垫片
|
304L+PTFE
|
304L+PTFE
|
316L+PTFE
|
316L+PTFE
|
石墨+304
|
压盖
|
ZG1CR18NI9TI
|
ZG00CR18ni10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
WCB
|
填料压环
|
1CR18NI9TI
|
00CR18NI10
|
1Cr18NI12MOTI
|
OOCR17NI14MO
|
1Cr13
|
螺栓
|
1cr17ni2
|
1CR17NI2
|
1Cr17NI2
|
1Cr17Ni2
|
35CrMoA
|
螺母
|
1cr18ni9ti
|
1CR18NI9TI
|
1Cr18NI9ti
|
1Cr18NI9ti
|
45
|
六、Y型保温截止阀 主要连接尺寸
PN(MPa)
|
DN(mm)
|
尺寸(mm)
|
重量 kg
|
L
|
L1
|
H
|
3-G
|
D
|
D1
|
D2
|
b
|
Z-φd
|
Do
|
2.5
|
15
|
200
|
50
|
210
|
1/2
|
105
|
75
|
55
|
16
|
4--φ14
|
120
|
14
|
20
|
220
|
50
|
240
|
1/2
|
115
|
85
|
65
|
16
|
4--φ14
|
140
|
18
|
25
|
220
|
50
|
250
|
1/2
|
135
|
100
|
78
|
18
|
4--φ18
|
160
|
25
|
32
|
250
|
55
|
270
|
1/2
|
145
|
110
|
85
|
18
|
4--φ18
|
160
|
30
|
40
|
270
|
60
|
310
|
1/2
|
160
|
125
|
100
|
20
|
4--φ18
|
160
|
36
|
50
|
300
|
60
|
330
|
3/4
|
180
|
145
|
120
|
22
|
8-φ18
|
240
|
40
|
65
|
350
|
65
|
360
|
3/4
|
195
|
160
|
135
|
22
|
8-φ18
|
240
|
54
|
80
|
380
|
70
|
400
|
3/4
|
230
|
190
|
160
|
24
|
8-φ23
|
280
|
70
|
100
|
430
|
75
|
480
|
1
|
270
|
220
|
188
|
28
|
8-φ25
|
320
|
100
|
125
|
490
|
80
|
550
|
1
|
300
|
250
|
218
|
30
|
8-φ25
|
360
|
130
|
150
|
570
|
90
|
620
|
1
|
330
|
280
|
248
|
32
|
12-φ25
|
360
|
170
|
200
|
690
|
95
|
750
|
1
|
395
|
340
|
302
|
36
|
12-φ25
|
400
|
250
|
4.0
|
15
|
200
|
50
|
210
|
1/2
|
105
|
75
|
55
|
16
|
4--φ14
|
120
|
14
|
20
|
220
|
50
|
240
|
1/2
|
115
|
85
|
65
|
16
|
4--φ14
|
140
|
18
|
25
|
220
|
50
|
250
|
1/2
|
135
|
100
|
78
|
18
|
4--φ18
|
160
|
25
|
32
|
250
|
55
|
270
|
1/2
|
145
|
110
|
85
|
18
|
4--φ18
|
160
|
33
|
40
|
270
|
60
|
310
|
1/2
|
160
|
125
|
100
|
20
|
4--φ18
|
160
|
41
|
50
|
300
|
60
|
330
|
3/4
|
180
|
145
|
120
|
22
|
8-φ18
|
240
|
45
|
65
|
350
|
65
|
360
|
3/4
|
192
|
160
|
135
|
22
|
8-φ18
|
240
|
62
|
80
|
380
|
70
|
400
|
3/4
|
230
|
190
|
160
|
24
|
8-φ23
|
280
|
80
|
100
|
430
|
75
|
480
|
1
|
270
|
220
|
188
|
28
|
8-φ25
|
320
|
100
|
125
|
490
|
80
|
550
|
1
|
300
|
250
|
218
|
30
|
8-φ25
|
360
|
130
|
150
|
570
|
90
|
620
|
1
|
350
|
295
|
258
|
34
|
12-φ30
|
360
|
185
|
200
|
690
|
95
|
750
|
1
|
415
|
355
|
315
|
40
|
12-φ34
|
400
|
268
|
七、Y型保温截止阀 订货须知
订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司订购;
3、当使用的场合重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。
