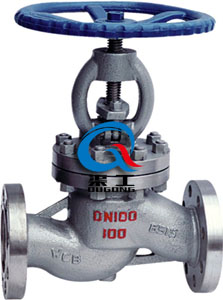

J41Y-P54/170V高温高压截止阀

一、高温高压截止阀产品概述

本公司的高温高压截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。高温高压截止阀阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。高温高压截止阀只适用于全开和全关，不允许作调节和节流。高温高压截止阀一般适用于耐温要求较高，比如在500-600度以内，且压力在30MPa以内的官道上安装。


高温高压截止阀	高温高压截止阀结构尺寸图

二、高温高压截止阀执行标准

设计与制造	GB/T 122235
结构长度	GB/T 12221
法兰尺寸	GB/T 9113 JB/T 79
压力-温度	GB/T 9131
试验-检验	GB/T13927 JB/T9092

三、高温高压截止阀性能规范

公称压力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
强度试验(MPa)	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验(MPa)	1.8	2.8	4.4	7.0	11.0	18.0
上密封试验(MPa)	1.8	2.8	4.4	7.0	11.0	18.0
气密封试验(MPa)	0.5-0.7

四、高温高压截止阀主要零件材料及性能

体、盖、板	阀杆	密封面	垫片	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr STL 木体材料尼龙	增强柔性石墨 13Cr/柔性石墨 08软钢 0Cr18Ni9Ti PTFE	柔性石墨增强柔性石墨	≤425	水蒸汽油品
WC1	38CrMoAl 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
C5 C12					≤540
ZGCr5Mo					≤200	硝酸类
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸类
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	醋酸类

五、高温高压截止阀外形连接尺寸

4.0MPa	DN	L	D	D1	D2	b	n-φd	H	D0	重量Kg
凹凸法兰 MFM J41H J41Y J41W J41F J41N 40 40P 40R 40I	20	150	105	75	51	16	4-14	275	140	7
	25	160	115	85	58	16	4-14	285	160	9
	32	180	135	100	66	18	4-18	302	180	12
	40	200	145	110	76	18	4-18	355	200	17
	50	230	160	125	88	20	4-18	373	240	24
	65	290	180	145	110	22	8-18	408	280	33
	80	310	195	160	121	22	8-18	436	320	44
	100	350	230	190	150	24	8-23	480	360	60
	125	400	270	220	176	28	8-25	588	400	90
	150	480	300	250	204	30	8-25	611	400	100
	200	533	375	320	260	38	12-30	720	400	190
6.4MPa	20	190	125	90	51	20	4-18	228	160	13
凹凸法兰 MFM J41H J41Y J41W J41F J41N 40 40P 40R 40I	25	210	135	100	58	22	4-18	275	180	15
	32	230	150	110	66	24	4-23	325	200	19
	40	260	165	125	76	24	4-23	360	240	25
	50	300	175	135	88	26	4-23	410	280	35
	65	340	200	160	110	28	8-23	450	320	48
	80	380	210	170	121	30	8-23	485	360	56
	100	430	250	200	150	32	8-25	537	400	125
	125	500	295	240	176	36	8-30	631	400	130
	150	550	340	280	204	38	8-34	646	450	160
	200	650	405	345	260	44	12-34	813	500	285
10.0MPa	10	170	100	70	35	20	4-14	198	120	6
凹凸法兰 MFM J41H J41Y J41W J41F J41N 100 100P 100R 100I	15	170	105	75	40	20	4-14	202	140	11
	20	190	125	90	51	22	4-18	228	160	13
	25	210	135	100	58	24	4-18	250	180	14
	32	230	150	110	66	24	4-23	326	220	16
	40	260	165	125	76	26	4-23	359	240	30
	50	300	195	145	88	28	4-25	414	280	50
	65	340	220	170	110	32	8-25	434	320	65
	80	380	230	180	121	34	8-25	547	400	100
	100	430	265	210	150	38	8-30	621	450	116
	125	500	310	250	176	42	8-34	732	450	150
	150	550	350	290	204	46	12-34	840	500	300
	200	650	430	360	260	54	12-41	925	550	600
16.0	15	170	110	75	40	24	4-18	148	140	12
环槽法兰 RTJ J41H J41Y J41W 160 160P 160R 160I	20	190	130	90	51	26	4-23	156	160	15
	25	210	140	100	58	28	4-23	175	180	17
	32	230	165	115	66	30	4-25	200	200	21
	40	260	175	125	76	32	4-27	231	240	31
	50	300	215	165	88	36	8-25	262	250	53
	65	340	245	190	110	44	8-30	303	320	70
	80	380	260	205	121	46	8-30	341	400	100
	100	430	300	240	150	48	8-34	485	450	120

六、高温高压截止阀订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司订购；
3、当使用的场合重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们为您审核把关。
