一、低温截止阀 产品概述
本公司的低温截止阀适用于低温液体贮运设备的管理系统，低温截止阀具有开关快、密封好的特点，也可用于其他低温和深冷介质的管理系统.。常温截止阀是指介质的使用温度-40~+500度之间，阀体的材料也不一样。低温截止阀主要是指介质使用温度在-196~-150度的低温液态介质系统中的截止阀。
低温阀门，在设计这类阀门时，除了应遵循一般阀门的设计原则外，还有一些其它的要求。
低温阀门的设计要求:
1、阀门在低温介质及周围环境温度下应具有长时间工作的能力。
2、阀门不应成为低温系统的一个显着热源。这是因为热量的流入除减少热效率外，如流入过多，还会使阀内流体蒸发，产生异常升压，造成危险。
3、低温介质不应对手轮操作及填料密封性能产生有害的影响。
4、直接与低温介质接触的阀门组合件应具有防爆和防火结构。
5、在低温下工作的阀门组合件无法润滑，所以需要采取结构措施，以制止摩擦件磨损。
|
|
|---|---|

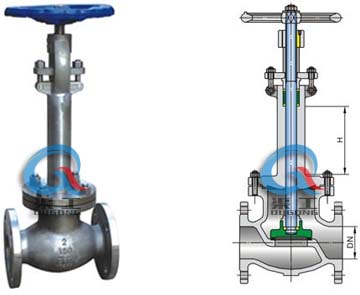

| 手动低温截止阀 | 手动低温截止阀 (不锈钢) |
二、低温截止阀 性能参数
| 型号 | DJ41Y-16 | DJ41Y-16P | DJ41Y-25 | DJ41Y-25P | DJ41Y-40 | DJ41Y-40P | |
|---|---|---|---|---|---|---|---|
| 工作压力(MPa) | 1.6 | 2.5 | 4.0 | ||||
| 适用温度(℃) | -45 | -101 | -196 | ||||
| 适用介质 | 液化天然气、乙烯、丙烯等低温介质 | ||||||
| 材料 | 阀体、阀盖 | LCB | LC3 | LCB | LC3 | LCB | LC3 |
| 阀瓣、阀座 | 铬镍钢＋钴铬钨 | ||||||
| 阀杆 | 铬镍钢 | ||||||
三、低温截止阀 主要零件材料
| 零件名称 | 阀体、阀盖 | 阀杆、阀瓣 | 填料 | 支架 |
|---|---|---|---|---|
| 材料 |
A352-LCB A352-LC3 A351-CF8 |
A182-F304 | 聚四氟乙烯 | A216-WCB |
四、低温截止阀 主要性能规范
| 型号 |
压力级 （磅级） |
常温试验压力Ps（MPa） |
低温密 封试验 压力 Ps（MPa） |
工作温度及适用介质 | ||||
|---|---|---|---|---|---|---|---|---|
| 壳体 | 密封（气） | 上密封 | ||||||
| DJ40Y | 150 | 3.0 | 0.6 | 2.2 | 0.6 | -46℃氨、液氮丙烷 | -101℃乙烯二氧化碳 | -196℃；甲烷液化天然气 |
| DJ40Y | 300 | 7.5 | 0.6 | 5.5 | 1.0 | |||
| DJ40Y | 600 | 15 | 0.6 | 11 | 1.0 | |||
五、低温截止阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司订购；
3、当使用的场合重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们为您审核把关。
