一、高压焊接止回阀 产品概述
本公司的H61Y高压焊接止回阀适用于Class1500～2500Lb，工作温度-29～570℃的石油、化工、火力电站等多种工况的管路上。高压焊接止回阀适用介质为：水、油品、蒸汽等。
|
|
|---|---|

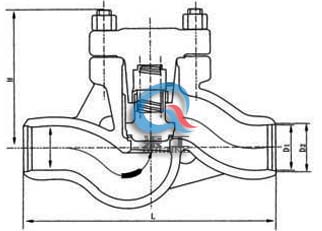

| H61Y高压焊接止回阀 | H61Y高压焊接止回阀 (尺寸图) |
二、高压焊接止回阀 结构特点
1、产品设计制造按ANSIB16.34、E101标准，可以和大部分设备配备使用。
2、阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为3.支管两端为对焊连接，适应不同的接管要求。
4、阀门耐压部件选用优良耐热合金钢制造，高温性能好，承受压力高。
5、阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐受磨损、耐受高温，抗擦性能好、使用时间长。
6、阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。
7、内装式的销轴结构，减小外泄漏点，使用方便。
三、高压焊接止回阀 主要零件材料
| 型号 | 零件名称 | ||||||
|---|---|---|---|---|---|---|---|
| 阀体 | 阀瓣 | 弹簧 | 浮动阀芯 | 填料 | 阀盖 | 锁紧螺母 | |
|
H61Y-200 H61Y-250 H61Y-300 |
碳钢 | 碳钢 | 弹簧钢 | 不锈钢 | 柔性石墨 | 碳钢 | 碳素钢 |
|
H61Y-P54100V H61Y-P57170V |
铬钥钒钢 | 铬钥钒钢 | 弹簧钢 | 铬钥钒钢 | 柔性石墨 | 铬钥钒钢 | 铬钥钢 |
四、高压焊接止回阀 主要外形尺寸
| 公称通径(mm) | 尺寸(mm) | 配管外径x壁厚(mm) | 重量（kg） | |||
|---|---|---|---|---|---|---|
| L | D | D1 | H | |||
| 65 | 430 | 110 | 67 | 330 | 89x11 | 39 |
| 80 | 470 | 130 | 84 | 340 | 108x14 | 75 |
| 100 | 560 | 165 | 101 | 370 | 133x16 | 148 |
| 125 | 650 | 185 | 124 | 390 | 168x22 | 180 |
| 150 | 730 | 220 | 164 | 400 | 195x15 | 340 |
| 175 | 900 | 240 | 187 | 428 | 219x16 | 400 |
| 200 | 950 | 260 | 200 | 518 | / | 603 |
五、高压焊接止回阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司订购；
