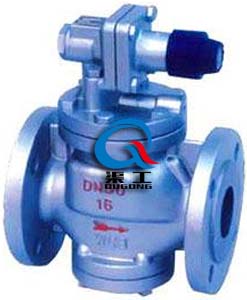

YG43H/Y高灵敏度蒸汽减压阀
一、高灵敏度蒸汽减压阀 产品概述
YG43H/Y型高灵敏度蒸汽减压阀主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。 YG43H/Y型高灵敏度蒸汽减压阀在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了YG43H/Y型高灵敏度蒸汽减压阀的性能。
1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
|
|
|
YG43H/Y高灵敏度蒸汽减压阀
|

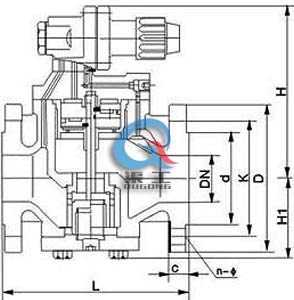

YG43H/Y高灵敏度蒸汽减压阀 (结构尺寸图)
|
二、高灵敏度蒸汽减压阀 主要技术参数
|
YG43H/Y型高灵敏度蒸汽减压阀公称压力(Mpa)
|
1.0
|
1.6
|
|
壳体试验压力(Mpa)*
|
1.5
|
2.4
|
|
最高进口压力(Mpa)
|
1.0
|
1.6
|
|
密封试验压力(Mpa)
|
1.0
|
1.6
|
|
出口压力范围(Mpa)
|
0.04-0.6
|
0.04-1.0
|
|
流量特性偏差(Mpa)P2G
|
GB12246-1989
|
|
压力特性偏差(Mpa)△Pp2P
|
GB12246-1989
|
|
最小压差(Mpa)
|
0.05
|
0.07
|
|
渗漏量
|
GB12245-1989
|
|
*：壳体试验不包括膜片、顶盖
|
三、高灵敏度蒸汽减压阀 主要零部件材料
|
零件名称
|
零件选用材料
|
|
阀体、阀盖、底盖
|
WCB
|
|
阀座、阀瓣
|
2Cr13
|
|
活塞环
|
对位聚苯
|
|
膜片
|
PH15-7Mo
|
|
缸套、活塞
|
铝铁青铜
|
|
导阀座、导阀瓣
|
2Cr13
|
|
主阀弹簧
|
50CrVA
|
|
调节弹簧
|
60Si2Mn
|
|
导调主弹簧
|
50CrVA
|
四、高灵敏度蒸汽减压阀 流量系数
|
DN
|
Cv
|
|
15
|
1
|
|
20
|
2.5
|
|
25
|
4
|
|
32
|
6.5
|
|
40
|
9
|
|
50
|
16
|
|
65
|
25
|
|
80
|
36
|
五、高灵敏度蒸汽减压阀 主要连接尺寸
|
公称通径DN
|
外形尺寸
|
连接尺寸
|
|
L
|
H
|
H1
|
PN 1.0MPa
|
PN 1.6MPa
|
|
D
|
K
|
n-ф
|
d
|
C
|
D
|
K
|
n-ф
|
d
|
C
|
|
15
|
140
|
160
|
65
|
95
|
65
|
4-14
|
45
|
12
|
95
|
65
|
4-14
|
45
|
14
|
|
20
|
140
|
160
|
65
|
105
|
75
|
4-14
|
55
|
14
|
105
|
75
|
4-14
|
55
|
14
|
|
25
|
150
|
168
|
68
|
115
|
85
|
4-14
|
65
|
14
|
115
|
85
|
4-14
|
65
|
14
|
|
32
|
180
|
185
|
75
|
135
|
100
|
4-18
|
78
|
16
|
135
|
100
|
4-18
|
78
|
16
|
|
40
|
180
|
185
|
78
|
145
|
110
|
4-18
|
85
|
16
|
145
|
110
|
4-18
|
85
|
16
|
|
50
|
200
|
193
|
88
|
160
|
125
|
4-18
|
100
|
16
|
160
|
125
|
4-18
|
100
|
16
|
|
65
|
230
|
208
|
98
|
180
|
145
|
4-18
|
120
|
18
|
180
|
145
|
4-18
|
120
|
18
|
|
80
|
260
|
228
|
117
|
195
|
160
|
4-18
|
135
|
18
|
195
|
160
|
8-18
|
135
|
20
|
六、高灵敏度蒸汽减压阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的高灵敏度蒸汽减压阀型号，请按型号直接向我司销售部订购；
3、当使用的场合
重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们
为您审核把关。
