YK43F，YK43H活塞式气体减压阀
一、活塞式气体减压阀 产品概述
本系列气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。气体减压阀属通过调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。活塞式气体减压阀属主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。
|
|
|

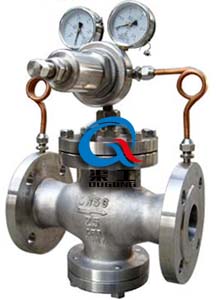

活塞式气体减压阀
|

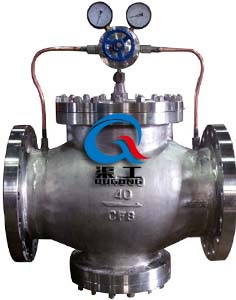

活塞式气体减压阀 (大口径)
|
二、活塞式气体减压阀 主要技术参数及性能
|
公称压力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
壳体试验压力(Mpa)*
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24
|
|
密封试验压力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
最高进口压力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
出口压力范围(Mpa)
|
0.1-1.0
|
0.1-1.6
|
0.1-2.5
|
0.5-3.5
|
0.5-3.5
|
0.5-4.5
|
|
压力特性偏差(Mpa)△P2P
|
GB12246-1989
|
|
流量特性偏差(Mpa)P2G
|
GB12246-1989
|
|
最小压差(Mpa)
|
0.15
|
0.15
|
0.2
|
0.4
|
0.8
|
1.0
|
|
渗漏量
|
X/F(聚四氟乙稀/橡胶)：O渗漏 Y(硬密封)：按GB12245-1989
|
三、活塞式气体减压阀 额定流量系数
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
64
|
100
|
140
|
250
|
400
|
570
|
780
|
1020
|
1500
|
四、活塞式气体减压阀 主要零件材料
|
零件名称
|
零件材料
|
|
阀体 阀盖 底盖
|
WCB/FCB*
|
|
阀座 阀盘
|
2Cr13/304*
|
|
缸套
|
2Cr13/25(镀硬铬)/304*
|
|
活塞
|
2Cr13/铜合金/铜合金*
|
|
活塞环
|
合金铸铁/对位聚苯*
|
|
导阀座 导阀杆
|
2Cr13/304*
|
|
膜片
|
1Cr18Ni9Ti
|
|
主阀 导阀弹簧
|
50CrVA
|
|
调节弹簧
|
60Si2Mn
|
|
密封垫(X/F/Y)
|
橡胶/聚四氟乙稀/硬质合金
|
|
导阀体 导阀盖
|
25/304*
|
五、活塞式气体减压阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们为您审核把关。
