CS41H自由浮球式蒸汽疏水阀
一、自由浮球式蒸汽疏水阀 产品概述本公司的CS41H自由浮球式蒸汽疏水阀属于机械型疏水阀，是近年来优良的蒸汽疏水阀之一，产品技术质量和制造工艺优良，能将用蒸汽管网及供水设备的凝结水及时排出，并阻止蒸汽泄漏，自由浮球式蒸汽疏水阀主要应用于石油、化工、轻纺、印染、造纸、食品等工矿企业。
|
|
|---|---|

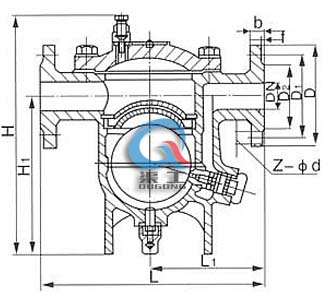

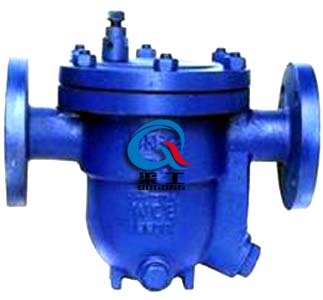

| CS41H自由浮球式蒸汽疏水阀 | CS41H自由浮球式蒸汽疏水阀 (结构图) |
二、自由浮球式蒸汽疏水阀 工作原理
自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。
三、自由浮球式蒸汽疏水阀 产品特点
1、能连续排水，性能稳定，排水量大，漏水率小，背压率高。
2、不锈钢空心自由浮球是疏水阀的主要部件，采用研磨工艺制造，浮球精度高，密封性能好。
3、内部零件，均为不锈钢，抗腐蚀、耐受磨损、使用时间长。
四、自由浮球式蒸汽疏水阀 主要性能参数
| 型 号 | 工作压力/MPa | 适用温度/℃ | 适用介质 | 阀体材料 |
|---|---|---|---|---|
| CS41H-16 | 1.6 | ≤200 | 水、蒸汽 | 铸铁 |
| CS41H-16C | 1.6 | ≤450 | 水、蒸汽 | 碳钢 |
| CS41H-16P | 4.0 | ≤500 | 水、蒸汽 | 不锈钢 |
五、自由浮球式蒸汽疏水阀 主要零件材料
| 主要零件 Main Part | 材料 Materal |
|---|---|
| 阀体 Body | 碳钢 Carbon Steel |
| 阀盖 Donnet | 碳钢 Carbon Steel |
| 阀座 Seat | 不锈钢 Atainless Steel |
| 过滤器 Percolator | 不锈钢 Atainless Steel |
六、自由浮球式蒸汽疏水阀 外形尺寸
|
产品型号 Produstion Type |
口径 | 尺 寸 Dimensions | |||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | L | H | D | D1 | D2 | b | f | Z-фd | |
| CS41H-16/25/40C-B | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-ф14 |
| 20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-ф14 | |
| 25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-ф14 | |
| CS41H-16/25/40C-D | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-ф14 |
| 32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-ф18 | |
| 40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-ф18 | |
| 50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-ф18 | |
| CS41H-16/25/C-F | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-ф18 |
| 65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-ф18 | |
| 80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-ф18 | |
| 100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-ф18 | |
| 125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-ф18 | |
| 150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-ф23 | |
七、自由浮球式蒸汽疏水阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的自由浮球式蒸汽疏水阀型号，请按型号直接向我司销售部订购；
