一、手动流量平衡阀 产品概述
本公司的KPF流量平衡阀具有良好的流量特性，能够分配流量。可以解决供热(空调)系统中存在的室温冷人不均问题。由于该阀设有开启度指示，开度所定装置及用于流量测定的测压小阀，所以只要在个支路及用户入口装上适当规格的平衡阀，并用职能仪表进行调试后所定，将系统的总水量控制在合理的范围内，从而克服了“大流量、小温差”的不合理现象。该产品是供热系统中的理想产品，介质温度上限 100℃。
|
|
|

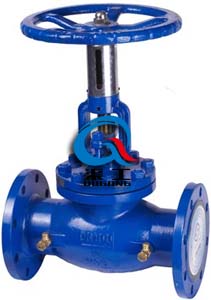

KPF手动流量平衡阀
|

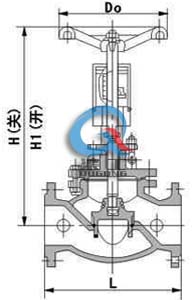

KPF手动流量平衡阀 (结构图)
|
二、手动流量平衡阀 主要技术参数
|
公称压力
|
1.0、1.6MPa
|
|
公称通径
|
15～600mm
|
|
适用介质
|
水、油等非腐蚀性液体
|
|
适用温度
|
0～100℃
|
|
法兰标准
|
GB/T 17241.6、GB/T 9113
|
|
试验标准
|
GB/T 13927、API598
|
三、手动流量平衡阀 主要零件材料
|
零件名称
|
材质
|
|
阀体、阀盖
|
铸铁、铸钢、不锈钢
|
|
阀瓣
|
碳钢、铬不锈钢+丁腈橡胶
|
|
阀杆
|
不锈钢
|
|
阀杆螺母
|
黄铜
|
|
填料
|
膨胀石墨
|
四、手动流量平衡阀 外形尺寸
|
公称通径 (mm)
|
尺寸(mm)
|
|
L
|
H
|
H1
|
D0
|
|
15
|
130
|
150
|
160
|
80
|
|
20
|
150
|
160
|
170
|
80
|
|
25
|
160
|
182
|
197
|
80
|
|
32
|
180
|
192
|
207
|
90
|
|
40
|
200
|
250
|
270
|
100
|
|
50
|
230
|
264
|
284
|
120
|
|
65
|
290
|
380
|
410
|
200
|
|
80
|
310
|
413
|
448
|
200
|
|
100
|
350
|
446
|
506
|
240
|
|
125
|
400
|
540
|
595
|
240
|
|
150
|
480
|
623
|
688
|
360
|
|
200
|
495
|
687
|
762
|
400
|
|
250
|
622
|
782
|
867
|
500
|
|
300
|
698
|
914
|
1009
|
500
|
|
350
|
787
|
968
|
1073
|
680
|
|
400
|
914
|
1037
|
1152
|
680
|
|
500
|
978
|
1440
|
1440
|
-
|
|
600
|
1295
|
1790
|
1790
|
-
|
五、手动流量平衡阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司订购；
