一、三通保温旋塞阀 产品概述
本公司的BX44W三通保温旋塞阀主要应用于化工、石油、冶金等行业的系统管路中，三通保温旋塞阀主要作用是输送在常温状态下会凝固、易结晶的介质。
|
|
|---|---|

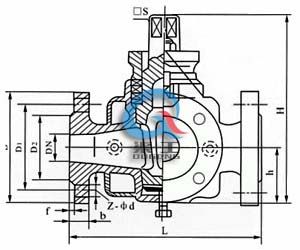

| BX44W三通保温旋塞阀 | BX44W三通保温旋塞阀 (结构尺寸图) |
二、三通保温旋塞阀 主要性能规范
| 型号 |
公称压力 PN（MPa） |
试验压力PS（MPa） |
工作压力 P（MPa） |
适用介质 |
工作温度 （℃） |
|
|---|---|---|---|---|---|---|
| 壳体 | 密封 | |||||
| BX44W-1.0P | 1.0 | 1.5 | 1.1 | 1.0 | 硝酸类等 | ≤250 |
| BX44W-1.0C | 1.0 | 1.5 | 1.1 | 1.0 | 非腐蚀、弱腐蚀 | ≤200 |
三、三通保温旋塞阀 主要零件材料
| 零件名称 | 阀体、塞子 | 填料 |
|---|---|---|
|
BX44W-1.0P BX44W-1.0R |
不锈钢 | 石墨盘根+304 |
| BX44W-1.0C | 铸钢 |
四、三通保温旋塞阀 主要连接尺寸
| 口径（DN） | L | D | D1 | D2 | z-φd | |
|---|---|---|---|---|---|---|
| 20 | 145 | 150 | 105 | 75 | 55 | 4╳14 |
| 25 | 145 | 160 | 115 | 85 | 65 | 4╳14 |
| 32 | 165 | 190 | 135 | 100 | 78 | 4╳18 |
| 40 | 180 | 200 | 145 | 110 | 85 | 4╳18 |
| 50 | 200 | 220 | 160 | 125 | 100 | 4╳18 |
| 65 | 220 | 280 | 180 | 145 | 120 | 4╳18 |
| 80 | 250 | 300 | 195 | 160 | 135 | 4╳18 |
| 100 | 300 | 340 | 215 | 180 | 155 | 8╳18 |
| 125 | 350 | 245 | 210 | 185 | 8╳18 | |
| 150 | 400 | 280 | 240 | 210 | 8╳23 | |
| 200 | 450 | 335 | 295 | 265 | 8╳23 | |
| 250 | 530 | 390 | 350 | 320 | 12╳23 | |
| 300 | 580 | 440 | 400 | 368 | 12╳23 | |
五、三通保温旋塞阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的三通保温旋塞阀型号，请按型号直接向我司销售部订购。
3、当使用的场合重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们为您审核把关。
