一、二通全铜旋塞阀 产品概述
X43T二通全铜旋塞阀是一种直通阀，由于旋密封面之间运动带有擦拭作用，而在全开时可阻止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。二通全铜旋塞阀的另一个重要特性是它易于适应多通道结构一个阀可以获得两个、三个，四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。二通全铜旋塞阀适用范围城建、化工、冶金、石油、食品、饮料。
|
|
|---|---|

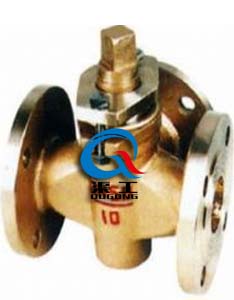

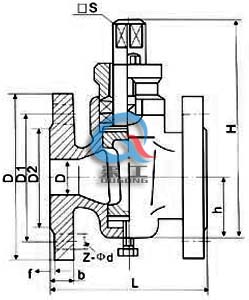

| X43T二通全铜旋塞阀 | X43T二通全铜旋塞阀 (尺寸图) |
二、二通全铜旋塞阀 主要性能规范
| 型号 |
公称压力 PN（MPa） |
试验压力PS（MPa） | 适用介质 | 工作温度（℃） | |
|---|---|---|---|---|---|
| 壳体 | 密封 | ||||
| X43W-10T | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | ≤100 |
三、二通全铜旋塞阀 主要零件材料
| 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
|---|---|---|---|---|
| X43W-10T | 铸铜 | 铸铜 | 铸铜 |
油浸石棉盘根 柔性石墨 |
四、二通全铜旋塞阀 主要连接尺寸
| 型号 |
公称通径 DN（mm） |
尺寸（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | f | b | z-φd | □s | h | H | ||
| X43W-10T | 15 | 80 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 14 | 26 | 99 |
| 20 | 90 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 14 | 34 | 124 | |
| 25 | 110 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 17 | 38 | 133 | |
| 32 | 115 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 18 | 45 | 152 | |
| 40 | 150 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 26 | 55 | 212 | |
| 50 | 170 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 28 | 74 | 260 | |
| 65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 32 | 82 | 295 | |
| 80 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 40 | 95 | 327 | |
| 100 | 300 | 215 | 180 | 155 | 3 | 26 | 8-φ18 | 45 | 135 | 425 | |
| 125 | 350 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 54 | 154 | 482 | |
| 150 | 400 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 62 | 172 | 512 | |
| 200 | 450 | 335 | 295 | 265 | 3 | 24 | 8-φ23 | 75 | 195 | 605 | |
| 250 | 530 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 85 | 230 | 660 | |
| 300 | 580 | 440 | 400 | 368 | 4 | 30 | 12-φ23 | 100 | 263 | 760 | |
五、二通全铜旋塞阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的二通全铜旋塞阀型号，请按型号直接向我司订购；
