一、堰式无衬里隔膜阀 产品概述
本公司的EG41堰式无衬里隔膜阀是一种形式的截断阀，具有以下特点：
1、弹性密封的开闭件，可使没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；
5、隔膜可替换，维护费用低；
6、衬里材料的多样性，可适用于各多种介质，并具有强度高、耐腐蚀性能好的特点。
|
|
|---|---|

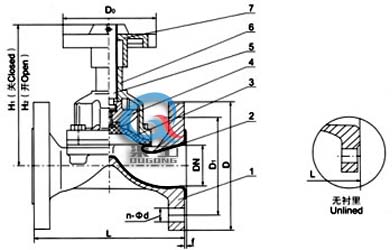

| EG41堰式无衬里隔膜阀 | EG41堰式无衬里隔膜阀 (结构图) |
二、堰式无衬里隔膜阀 主要零部件材料
| 序 号 | 零件名称 | 零件名称 |
|---|---|---|
| 1 | 阀体 | 铸铁、球墨铸铁、碳钢、不锈钢 |
| 2 | 阀体衬里 | 铸铁、球墨铸铁、碳钢、不锈钢 |
| 3 | 隔膜 | 无衬里、橡胶 |
| 4 | 阀瓣 | 橡胶 |
| 5 | 阀杆 | 铸铁 |
| 6 | 阀盖 | 碳钢、不锈钢 |
| 7 | 手轮 | 铸铁 |
三、堰式无衬里隔膜阀 技术规范
| 设计与制造 | BS5156 |
|---|---|
| 结构长度 | GB12221、JB1688 |
| 法兰连接尺寸 | BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 |
四、堰式无衬里隔膜阀 主要外形尺寸
|
公称通径 DN |
公称压力 Mpa |
工作压力 Mpa |
L （mm） |
D （mm） |
D1 （mm） |
n-φd （mm） |
F （mm） |
H1 （mm） |
H2 （mm） |
D0 （mm） |
质量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1．5 | 1．0 | 125 | 95 | 65 | 4-14 | 2 | 105 | 116 | 120 | 4．5 |
| 20 | 135 | 105 | 75 | 4-14 | 2 | 117 | 128 | 120 | 4．5 | ||
| 25 | 145 | 115 | 85 | 4-14 | 2 | 121 | 135 | 120 | 5 | ||
| 32 | 160 | 140 | 100 | 4-18 | 2 | 132 | 150 | 120 | 7 | ||
| 40 | 180 | 150 | 110 | 4-18 | 3 | 156 | 176 | 140 | 9 | ||
| 50 | 210 | 165 | 125 | 4-18 | 3 | 169 | 195 | 140 | 12．5 | ||
| 65 | 250 | 185 | 145 | 4-18 | 3 | 200 | 236 | 200 | 19 | ||
| 80 | 300 | 200 | 160 | 4-18 | 3 | 216 | 256 | 200 | 25．5 | ||
| 100 | 350 | 220 | 180 | 8-18 | 3 | 270 | 322 | 280 | 40 | ||
| 125 | 400 | 250 | 210 | 8-18 | 3 | 315 | 380 | 320 | 62 | ||
| 150 | 460 | 285 | 240 | 8-22 | 3 | 378 | 458 | 320 | 80．5 | ||
| 200 | 0．6 | 0．4 | 570 | 340 | 295 | 8-22 | 4 | 518 | 638 | 400 | 146 |
| 250 | 680 | 395 | 350 | 12-22 | 4 | 583 | 720 | 500 | 240 | ||
| 300 | 790 | 445 | 400 | 12-22 | 4 | 698 | 778 | 500 | 334 | ||
| 350 | 900 | 505 | 460 | 16-22 | 4 | 723 | 883 | 500 | 371 | ||
| 400 | 0．25 | 1000 | 565 | 515 | 16-26 | 4 | 868 | 1078 | 640 | 584 |
五、堰式无衬里隔膜阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的堰式无衬里隔膜阀产品型号，请按型号直接向我司订购；
