一、直流式衬胶隔膜阀 产品概述
本公司的G45J直流式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。直流式衬胶隔膜阀适用温度：≤85℃、≤100℃、 ≤120℃（按照衬里和隔膜材料）。直流式衬胶隔膜阀适用压力压力等级：PN0.6、1.0、1.6MPa的工况场合。
|
|
|

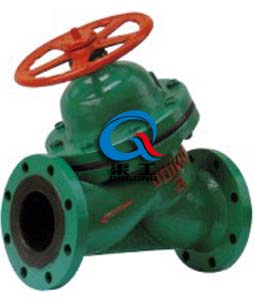

G45J直流式衬胶隔膜阀
|

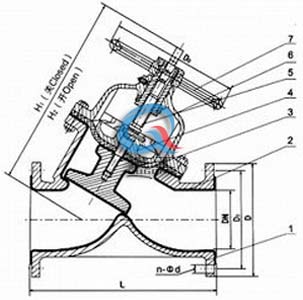

G45J直流式衬胶隔膜阀 (内部结构图)
|
二、直流式衬胶隔膜阀 产品特点
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜开，使得隔膜上方的阀盖，阀杆等到零件不受介质侵蚀；
5、隔膜可更换，维护费用纸；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性；
三、直流式衬胶隔膜阀 设计规范
|
设计与制造
|
GB/T12239
|
|
结构长度
|
GB/T12221、JB/T1688
|
|
法兰连接尺寸
|
GB/T4216、JB/T 78
|
四、直流式衬胶隔膜阀 主要零件材料
|
1
|
阀 体
|
铸铁、球墨铸铁、碳钢、不锈钢
|
|
2
|
衬 里
|
无衬里、橡胶
|
|
3
|
隔 膜
|
橡胶
|
|
4
|
阀 瓣
|
铸铁
|
|
5
|
阀 盖
|
铸铁、球墨铸铁、碳钢、不锈钢
|
|
6
|
阀 杆
|
碳钢、不锈钢
|
|
7
|
手 轮
|
铸铁
|
五、直流式衬胶隔膜阀 主要性能测试
|
衬里层
|
电火花检测
|
|
试验与检验
|
按GB/T13297标准
|
|
公称压力
|
0.6、1.0、1.6PN（Mpa）
|
|
阀体：
|
PN×1.5
|
|
密封：PN×1.1
|
-50-150℃
|
六、直流式衬胶隔膜阀 主要外形尺寸
|
DN mm
|
公称压力 MPa
|
工作压力 MPa
|
L
|
D
|
D1
|
n-φd
|
F
|
H1
|
H2
|
D0
|
质量
|
|
25
|
0.6
|
0.6
|
145
|
115
|
85
|
4-14
|
2
|
178
|
190
|
120
|
-
|
|
32
|
160
|
140
|
100
|
4-18
|
2
|
196
|
217
|
140
|
-
|
|
40
|
180
|
150
|
110
|
4-18
|
3
|
196
|
217
|
140
|
14
|
|
50
|
210
|
165
|
125
|
4-18
|
3
|
219
|
240
|
200
|
20
|
|
65
|
250
|
185
|
145
|
4-18
|
3
|
264
|
272
|
200
|
29
|
|
80
|
300
|
200
|
160
|
4-18
|
3
|
285
|
315
|
280
|
42
|
|
100
|
350
|
220
|
180
|
8-18
|
3
|
352
|
383
|
320
|
61
|
|
125
|
400
|
250
|
210
|
8-18
|
3
|
470
|
515
|
320
|
79．5
|
|
150
|
0．4
|
460
|
285
|
240
|
8-22
|
3
|
508
|
554
|
400
|
150
|
|
200
|
570
|
340
|
295
|
8-22
|
4
|
602
|
660
|
500
|
236．5
|
|
250
|
680
|
395
|
350
|
12-22
|
4
|
708
|
786
|
500
|
-
|
|
300
|
790
|
445
|
400
|
12-22
|
4
|
/
|
/
|
/
|
/
|
七、直流式衬胶隔膜阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的直流式衬胶隔膜阀产品型号，请按型号直接向我司订购；
