(一)、衬氟放料阀适用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度下限为-29℃，温度上限为425℃)。衬氟放料阀使用介质如颗粒、油品、纸浆、二氧化碳、气(不锈钢材质的使用温度下限为-100℃，使用温度上限为232℃)。衬氟放料阀严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度＞150℃浓度＞30%)。
(二)、不锈钢的一般工作温度：≤150℃
(三)、压力范围：0.6~2.5MPa
(四)、通径范围：25~250mm
|
|
|

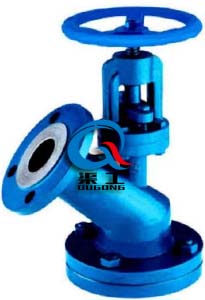

FL41F46衬氟放料阀
|

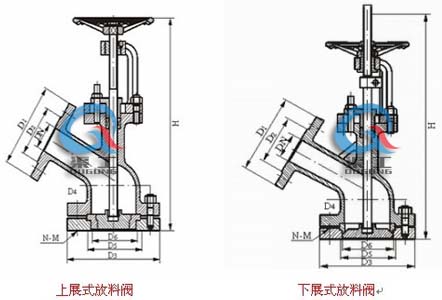

FL41F46衬氟放料阀 结构尺寸图
|
二、衬氟放料阀 主要零件材料
|
零件名称
|
ZG1Cr18 Ni9Ti系列
|
ZG00Cr18 Ni10系列
|
ZG1Cr18 Ni12MO 2 Ti系列
|
ZG00Cr17Ni14MO 2 系列
|
WCB系列
|
|
阀体/阀盖
|
ZG1Cr18 Ni9Ti
|
ZG00Cr18 Ni10
|
ZG1Cr18 Ni12MO 2 Ti
|
ZG00Cr17Ni14MO 2
|
WCB
|
|
阀杆
|
ZG1Cr18 Ni9Ti
|
ZG00Cr18 Ni10
|
ZG1Cr18 Ni12MO 2 Ti
|
ZG00Cr17Ni14MO 2
|
WCB
|
|
阀瓣
|
ZG1Cr18 Ni9Ti
|
ZG00Cr18 Ni10
|
ZG1Cr18 Ni12MO 2 Ti
|
ZG00Cr17Ni14MO 2
|
WCB
|
|
垫片
|
304+PTFE
|
304L+PTFE
|
316+PTFE
|
316L+PTFE
|
石墨+304
|
|
螺柱
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1Cr18 Ni9Ti
|
1Cr18 Ni9Ti
|
1Cr18 Ni9Ti
|
1Cr18 Ni9Ti
|
45
|
三、衬氟放料阀 主要零件材料
|
DN
|
上法兰
|
上法兰
|
下法兰
|
密封座
|
|
D1
|
D2
|
D3
|
D4
|
D5
|
D6
|
|
25
|
115
|
80
|
115
|
85
|
/
|
/
|
|
32
|
135
|
100
|
135
|
100
|
/
|
/
|
|
40
|
145
|
110
|
145
|
110
|
80
|
60
|
|
50
|
165
|
125
|
160
|
125
|
85
|
70
|
|
65
|
180
|
145
|
180
|
145
|
130
|
85
|
|
80
|
195
|
160
|
195
|
160
|
135
|
95
|
|
100
|
215
|
180
|
215
|
180
|
160
|
130
|
|
125
|
245
|
210
|
245
|
210
|
160
|
140
|
|
150
|
280
|
240
|
280
|
240
|
185
|
165
|
|
200
|
335
|
295
|
335
|
295
|
/
|
/
|
四、衬氟放料阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的FL41F46衬氟放料阀产品型号，请按型号直接向我司订购；
