一、ZHA/B气动薄膜执行机构 产品概述
ZHA/B气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂，采用特殊的压制工艺，使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性，有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂，ZHA/B气动薄膜执行机构具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小，重量轻等优点。ZHA/B气动薄膜执行机构以压缩空气为能源动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，此压力作用在膜室膜片上产生推力压缩弹簧组件，并使推杆位移，当推杆与弹簧组被压缩后产生的反力相平衡时，阀杆就稳定在相应行程上。依照力平衡原理，行程大小与压力信号输入大小成一定的比例关系，从而达到阀门阀芯准确定位。
|
|
ZHA/B气动薄膜执行机构 标准型
|
二、ZHA/B气动薄膜执行机构 主要零部件材料
ZHA型：正作用，当信号压力增加时，阀杆部件向下移；
ZHB型：反作用，当信号压力增加时，阀杆部件向上移。
|
机壳
|
A3
|
推杆
|
2Cr12
|
|
支架
|
HT200
|
轴套
|
复合聚四氟乙烯
|
|
膜片
|
丁睛橡胶夹增强涤纶织物
|
压缩弹簧
|
60Si2Mn
|
三、ZHA/B气动薄膜执行机构 主要性能指标
|
项目
|
带定位器
|
不带定位器
|
|
基本误差％
|
≤±1
|
≤±4(输出行程的百分数表示)
|
|
回差％
|
≤1
|
≤2.5(输出行程的百分数表示)
|
|
死差％
|
≤0.4
|
≤2.5(输出压力范围的百分数表示)
|
|
额定行程偏差％
|
±2.5
|
|
始终点偏差％
|
±1.0
|
气关式始点±5.0；气开式始点±2.5、终点±5.0
|
|
工作寿命
|
不少于30万次
|
四、ZHA/B气动薄膜执行机构 安装尺寸图
|
|

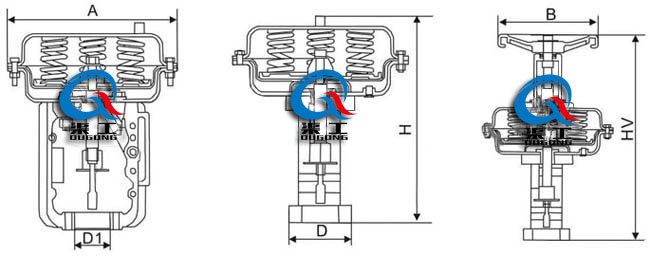

ZHA/B气动薄膜执行机构 主要外形图
|
五、ZHA/B气动薄膜执行机构 主要连接尺寸
|
型号
|
主要尺寸(mm)
|
可配阀门 (mm)
|
重量(Kg)
|
|
D
|
D1
|
n×d
|
H
|
HV
|
A
|
B
|
|
ZHA/B22
|
60
|
101
|
4×10
|
300
|
-
|
288
|
-
|
DN10-DN20
|
15
|
|
ZHA/B23
|
60
|
101
|
4×10
|
321
|
-
|
288
|
-
|
DN25-DN32
|
17
|
|
ZHA/B34
|
74
|
124
|
4×14
|
437
|
-
|
360
|
-
|
DN50-DN100
|
25
|
|
ZHA/B45
|
95
|
152
|
4×14
|
542
|
-
|
470
|
-
|
DN125-DN200
|
46.5
|
|
ZHA/B56
|
100
|
190
|
4×18
|
740
|
-
|
579
|
-
|
DN250-DN400
|
107.5
|
|
ZHA/BA22
|
60
|
101
|
4×10
|
-
|
508
|
288
|
220
|
DN10-DN20
|
18
|
|
ZHA/BA23
|
60
|
101
|
4×10
|
-
|
551
|
288
|
220
|
DN25-DN32
|
20
|
|
ZHA/BA34
|
74
|
124
|
4×14
|
-
|
651
|
360
|
335
|
DN40-DN50
|
31
|
|
ZHA/BA45
|
95
|
254
|
4×14
|
|
771
|
470
|
335
|
DN125-DN200
|
56
|
|
ZHA/BA56
|
100
|
328
|
4×18
|
|
1061
|
579
|
350
|
DN250-DN400
|
124.5
|
六、ZHA/B气动薄膜执行机构 技术参数
|
型号
|
膜片面积(cm²)
|
弹簧数量
|
上限行程(mm)
|
气压(bar)
|
上限推力(N)
|
|
ZH/ZHA22D
|
350
|
3～6
|
20
|
1.4
|
4800
|
|
ZH/ZHA22R
|
0
|
480
|
|
ZH/ZHA23R
|
350
|
3～6
|
30
|
1.4
|
5200
|
|
ZH/ZHA23D
|
0
|
920
|
|
ZH/ZHA34R
|
610
|
3～6
|
45
|
1.4
|
7800
|
|
ZH/ZHA34D
|
0
|
720
|
|
ZH/ZHA45R
|
1000
|
4～8
|
65
|
1.4
|
11000
|
|
ZH/ZHA45D
|
0
|
3840
|
|
ZH/ZHA56R
|
1300
|
4～7
|
110
|
1.4
|
15000
|
|
ZH/ZHA56D
|
0
|
5000
|
