一、锻钢低温球阀 产品概述
本公司定的DQ61N锻钢低温球阀主要适用于火力电站多种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。锻钢低温球阀使用温度在-196~-150度的低温液态介质系统中，自密封设计，压力越高，密封越好。
|
|---|

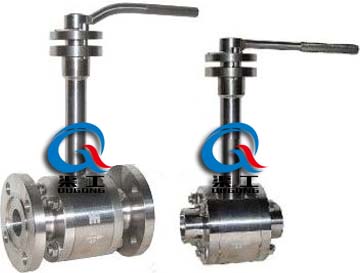

| DQ61N锻钢低温球阀 |
二、锻钢低温球阀 材料明细表
| 零件名称 | AS to ASTM | SS ASTM | |||||
|---|---|---|---|---|---|---|---|
| Type A352LF3 | Type A352LF3 | Type F304(L) | Type F304(L) | ||||
| 阀体接体，阀盖 | Type A352LF3 | Type A352LF3 | A182 F304(L) | A182 F304(L) | |||
| 等长双头螺栓 | A193L7+镀镉 | A193 3B8 | A193 B8 | A193 B8M | |||
| 螺母 | A193L7+镀镉 | A1948 | A1948 | A1948M | |||
| 密封圈/垫片 | RTFE+Cu粉/尼龙1010/PPL | ||||||
| 球体 | A182F304 | A182F304(L) | A182F304(L) | A182F316(L) | |||
| 阀杆 | A182F304 | A182F304(L) | A182F304(L) | A182F316(L) | |||
| 止推片/填料 | RTFE+Cu粉/尼龙1010/PPL，碳素纤维 | ||||||
| 压盖 | A105N | A351 CF8 | |||||
| 定位片 | A182F321 | ||||||
| 扁螺母 | A1944+镀镉 | A1948 | A1948 | A1948 | |||
| 手柄 | A193L7+镀镉 | A193B8 | A193B8 | A193B8 | |||
| 圆柱销 | Q235A | ||||||
| ≥－40℃ | ≥－101℃ | ≥－196℃ | |||||
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
三、锻钢低温球阀 主要连接尺寸
| DN | INCH | L | D | L1 | D | D1 | H | W |
|---|---|---|---|---|---|---|---|---|
| 15 | 1/2 | 92 | 13 | 9.6 | 36 | 21.8 | 230 | 160 |
| 20 | 3/4 | 111 | 18 | 12.7 | 42 | 27.3 | 260 | 220 |
| 25 | 1 | 127 | 23 | 12.7 | 52 | 33.8 | 280 | 200 |
| 32 | 11/4 | 140 | 28 | 12.7 | 60 | 42.6 | 290 | 250 |
| 40 | 11/2 | 152 | 35 | 12.7 | 68 | 48.7 | 320 | 250 |
| 50 | 2 | 178 | 45 | 15.9 | 80 | 61.2 | 340 | 350 |
三、锻钢低温球阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的锻钢低温球阀产品型号，请按型号直接向我司订购；
