活塞式安全泄压阀
一、500X持压泄压阀 产品概述
500X持压泄压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。500X持压泄压阀利用水力自动操作，就可以作泄压阀用又可作持压阀用。作泄压阀用时，可保持供水路压力在设定的稳定值之下；做持压阀用，可保持主阀上游水压在设定值 ，保持主阀上游供水压力。DN400以上使用活塞式安全泄压阀。
500X持压泄压阀利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。
500X持压泄压阀主要用于高层建筑、生活区等供水管网系统及城市供水工程。
|
|
500X持压泄压阀
|
二、500X持压泄压阀 工作原理
1、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当入口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。
2、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀入口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室减压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。
三、500X持压泄压阀 主要技术参数
|
公称压力(Mpa)
|
壳体试验压力(MPa)
|
密封试验压力(MPa)
|
适用介质
|
介质温度(℃)
|
|
1.0
|
1.5
|
1.1
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
|
2.5
|
3.75
|
2.75
|
四、500X持压泄压阀 主要零件材料
|
零件名称
|
零件材料
|
|
阀体 阀盖
|
WCB
|
|
阀座 阀盘
|
铜合金
|
|
密封圈 O型圈
|
丁腈橡胶
|
|
阀杆
|
2Cr13
|
|
弹簧
|
50CrVA
|
|
针型阀
|
铜合金
|
|
球阀
|
铜合金
|
|
浮球阀
|
铜合金
|
|
微型过滤器
|
不锈钢
|
五、500X持压泄压阀 外形结构图
|
|

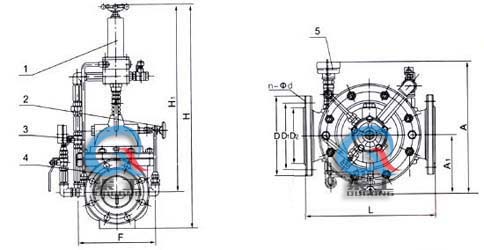

500X持压泄压阀 外形结构图(1、导阀2、针阀3、球阀4、主阀5、压力表)
|
六、500X持压泄压阀 外形尺寸
|
DN
|
L
|
A
|
A1
|
H
|
H1
|
F
|
Dmm
|
D1mm
|
D2mm
|
n-Φd
|
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
PN1.0
|
PN1.6
|
PN2.5
|
PN1.0
|
PN1.6
|
PN2.5
|
PN1.0
|
PN1.6
|
PN2.5
|
PN1.0
|
PN1.6
|
PN2.5
|
|
20
|
180
|
330
|
130
|
550
|
460
|
116
|
105
|
105
|
105
|
75
|
75
|
75
|
58
|
58
|
56
|
4-13.5
|
4-13.5
|
4-14
|
|
25
|
180
|
330
|
130
|
550
|
460
|
116
|
115
|
115
|
115
|
85
|
85
|
85
|
68
|
68
|
65
|
4-13.5
|
4-13.5
|
4-14
|
|
32
|
180
|
330
|
130
|
550
|
460
|
116
|
140
|
140
|
140
|
100
|
100
|
100
|
78
|
78
|
76
|
4-17.5
|
4-17.5
|
4-18
|
|
40
|
240
|
345
|
135
|
610
|
516
|
170
|
150
|
150
|
150
|
110
|
110
|
110
|
88
|
88
|
84
|
4-17.5
|
4-17.5
|
4-18
|
|
50
|
240
|
345
|
135
|
610
|
516
|
170
|
165
|
165
|
165
|
125
|
125
|
125
|
102
|
102
|
99
|
4-17.5
|
4-17.5
|
4-18
|
|
65
|
250
|
355
|
140
|
625
|
520
|
180
|
185
|
185
|
185
|
145
|
145
|
145
|
122
|
122
|
118
|
4-17.5
|
4-17.5
|
8-18
|
|
80
|
285
|
360
|
146
|
645
|
538
|
210
|
200
|
200
|
200
|
160
|
160
|
160
|
133
|
133
|
132
|
8-17.5
|
8-17.5
|
8-18
|
|
100
|
360
|
400
|
156
|
750
|
596
|
275
|
220
|
220
|
235
|
180
|
180
|
190
|
158
|
158
|
156
|
8-17.5
|
8-17.5
|
8-22
|
|
125
|
400
|
420
|
170
|
808
|
655
|
310
|
250
|
250
|
270
|
210
|
210
|
220
|
184
|
184
|
184
|
8-17.5
|
8-17.5
|
8-26
|
|
150
|
455
|
435
|
186
|
864
|
710
|
355
|
285
|
285
|
300
|
240
|
240
|
250
|
212
|
212
|
211
|
8-22
|
8-22
|
8-26
|
|
200
|
585
|
480
|
206
|
1135
|
805
|
460
|
340
|
340
|
360
|
295
|
295
|
310
|
268
|
268
|
274
|
8-22
|
12-22
|
12-26
|
|
250
|
650
|
530
|
226
|
1185
|
855
|
500
|
395
|
405
|
425
|
350
|
355
|
370
|
320
|
320
|
330
|
12-22
|
12-26
|
12-30
|
|
300
|
800
|
575
|
246
|
1325
|
955
|
580
|
445
|
460
|
485
|
400
|
410
|
430
|
370
|
370
|
389
|
12-22
|
12-26
|
16-30
|
|
350
|
860
|
620
|
275
|
1385
|
990
|
640
|
505
|
520
|
555
|
460
|
470
|
490
|
430
|
430
|
448
|
16-22
|
16-26
|
16-33
|
|
400
|
960
|
635
|
286
|
1445
|
1030
|
715
|
565
|
580
|
620
|
515
|
525
|
550
|
482
|
482
|
503
|
16-26
|
16-30
|
16-36
|
|
450
|
1075
|
665
|
320
|
1325
|
905
|
780
|
615
|
640
|
670
|
565
|
585
|
600
|
532
|
550
|
548
|
20-26
|
20-30
|
20-36
|
|
500
|
1075
|
695
|
348
|
1430
|
960
|
830
|
670
|
715
|
730
|
620
|
650
|
660
|
585
|
585
|
609
|
20-26
|
20-33
|
20-36
|
|
600
|
1230
|
720
|
372
|
1565
|
1020
|
920
|
780
|
840
|
845
|
725
|
770
|
770
|
685
|
685
|
720
|
20-30
|
20-36
|
20-39
|
|
700
|
1650
|
770
|
422
|
1755
|
1160
|
980
|
895
|
910
|
960
|
840
|
840
|
875
|
800
|
800
|
820
|
24-30
|
24-36
|
24-42
|
|
800
|
1750
|
805
|
458
|
2230
|
1515
|
1050
|
1015
|
1025
|
1085
|
950
|
950
|
990
|
905
|
905
|
928
|
24-33
|
24-39
|
24-48
|

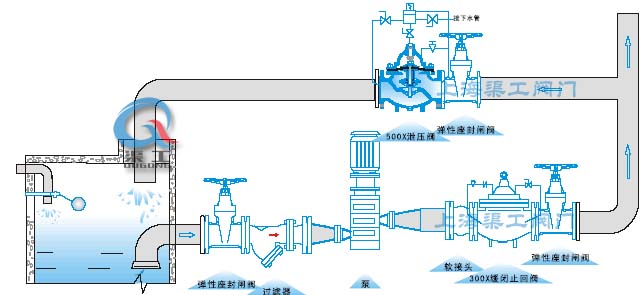

七、500X持压泄压阀 安装示意图
八、500X持压泄压阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司订购；
