一、气动粉体蝶阀 产品概述
本公司的BLF气动粉体蝶阀是用于粉体、颗粒物料的工业产品。气动粉体蝶阀阀体橡胶密封圈形成的软性密封，颗粒物料的应用场合，有磨损性的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，气动粉体蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。根据应用要求，可以单独选配驱动手柄或者气缸驱动套件。
气动粉体蝶阀由粉体板、丁晴密封圈，覆以不易磨损的高分子材料加工而成，具有重量轻、安装维护简便等特点，是一种性价比较高的气动粉体阀门。有手动、电动、气动、齿轮马达带动等驱动装置，可互为调换。双法兰气动粉体蝶阀带有2个相同的法兰面；而单法兰气动粉体蝶阀部配有一个伸出的连接环用以安装软套管。紧凑的结构、重量轻，使您安装使用方便；工业化的设计加上复合阀板的使用提供了较好的密封。气动粉体蝶阀可以主要使用于水泥、面粉等粉体介质的使用场合。
|
|
|

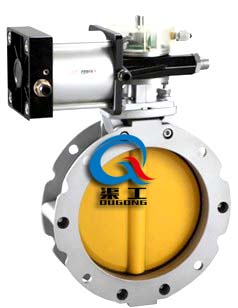

气动粉体蝶阀
|
气动水泥蝶阀
|
二、气动粉体蝶阀 主要技术参数
|
型号
|
BLF
|
|
公称通径(mm)
|
DN100-DN400
|
|
压力(Mpa)
|
0.6-1.6
|
|
主要零件
|
阀体
|
压铸铝合金
|
|
阀板
|
碳钢内衬板，覆以高分子材料
|
|
密封圈
|
丁晴橡胶（NBR）
|
|
适用介质
|
水泥、泥浆、粉体
|
|
适用温度(℃)
|
-15--100
|
|
气动执行器
|
型号
|
CP、GT系列、AT系列、AW系列
|
|
压力(Mpa)
|
0.4-0.7
|

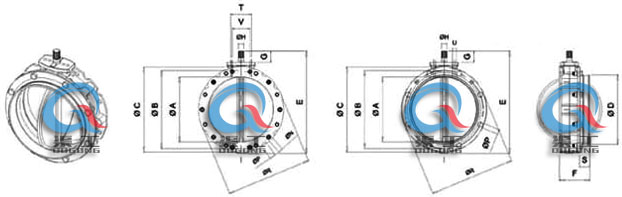

三、气动粉体蝶阀 BL1F单法兰粉体蝶阀 结构图结构尺寸
|
型号
|
φA
|
φB
|
φC
|
φD
|
E
|
F
|
G
|
φH
|
φH孔径×数量
|
φP外凹槽直径×数量
|
φR
|
S
|
T
|
U
|
V
|
Z
|
KG
|
|
BL1F100
|
95
|
180
|
220
|
105
|
250
|
115
|
35
|
22×19
|
14×4
|
20×4
|
220
|
40
|
80
|
M12
|
50
|
M10
|
4
|
|
BL1F150
|
150
|
200
|
228
|
163
|
290
|
115
|
35
|
22×19
|
14×4
|
20×4
|
228
|
40
|
80
|
M12
|
50
|
M10
|
5
|
|
BL1F200
|
200
|
250
|
278
|
213
|
340
|
115
|
35
|
22×19
|
14×4
|
20×4
|
278
|
40
|
80
|
M12
|
50
|
M10
|
6.5
|
|
BL1F250
|
250
|
300
|
328
|
263
|
390
|
115
|
35
|
22×19
|
14×8
|
20×8
|
328
|
40
|
80
|
M12
|
50
|
M10
|
7.5
|
|
BL1F300
|
300
|
350
|
378
|
313
|
440
|
115
|
35
|
22×19
|
14×8
|
20×16
|
378
|
40
|
80
|
M12
|
50
|
M10
|
9
|
|
BL1F350
|
350
|
400
|
440
|
363
|
530
|
123
|
50
|
28×25
|
14×8
|
20×8
|
440
|
40
|
80
|
M12
|
50
|
M10
|
16
|
|
BL1F400
|
400
|
470
|
530
|
413
|
580
|
123
|
50
|
28×25
|
14×8
|
20×16
|
530
|
40
|
80
|
M12
|
50
|
M10
|
20.5
|

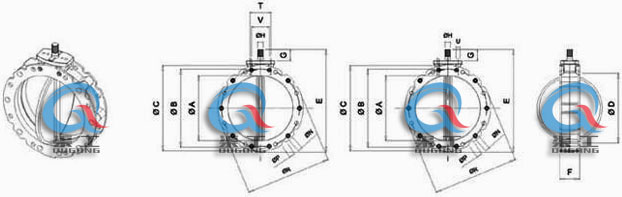

四、气动粉体蝶阀 BL2F双法兰粉体蝶阀 结构图和连接尺寸
|
型号
|
φA
|
φB
|
φC
|
φD
|
E
|
F
|
G
|
φH
|
φH孔径×数量
|
φP外凹槽直径×数量
|
φR
|
S
|
T
|
U
|
V
|
Z
|
KG
|
|
BL2F100
|
95
|
180
|
220
|
-
|
250
|
77
|
35
|
22×19
|
14×4
|
20×4
|
220
|
-
|
80
|
M12
|
50
|
M10
|
4
|
|
BL2F150
|
150
|
200
|
228
|
-
|
290
|
77
|
35
|
22×19
|
14×4
|
20×4
|
228
|
-
|
80
|
M12
|
50
|
M10
|
5
|
|
BL2F200
|
200
|
250
|
278
|
-
|
340
|
77
|
35
|
22×19
|
14×4
|
20×4
|
278
|
-
|
80
|
M12
|
50
|
M10
|
6.5
|
|
BL2F250
|
250
|
300
|
328
|
-
|
390
|
115
|
35
|
22×19
|
14×8
|
20×8
|
328
|
-
|
80
|
M12
|
50
|
M10
|
7.5
|
|
BL2F300
|
300
|
350
|
378
|
-
|
440
|
115
|
77
|
22×19
|
14×8
|
20×16
|
378
|
-
|
80
|
M12
|
50
|
M10
|
9
|
|
BL2F350
|
350
|
400
|
440
|
-
|
530
|
85
|
50
|
28×25
|
14×8
|
20×8
|
440
|
-
|
80
|
M12
|
-
|
-
|
16
|
|
BL2F400
|
400
|
470
|
530
|
-
|
580
|
85
|
50
|
28×25
|
14×8
|
20×16
|
530
|
-
|
80
|
M12
|
-
|
-
|
20.5
|
五、气动粉体蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动粉体蝶阀的技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
