一、夹套保温呼吸阀 产品概述
JAV夹套保温呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要设备，夹套保温呼吸阀是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用（夹套保夹套呼吸阀阻火器）。JAV夹套保温呼吸阀通常与阻火器配套使用。
|
|
|---|---|

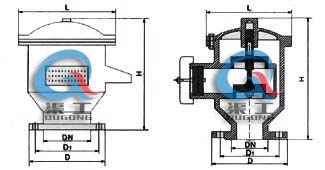

| JAV夹套保温呼吸阀 | JAV夹套保温呼吸阀（结构尺寸图） |
二、夹套保温呼吸阀 连接尺寸
| JAV夹套保温呼吸阀规格 | JAV夹套保温呼吸阀重量（Kg台） | JAV夹套保温呼吸阀安装尺寸（mm） | ||||
|---|---|---|---|---|---|---|
| D1 | D1 | L | H | n×Φ | ||
| DN50 | 6.5 | 110 | 140 | 160 | 255 | 4×14 |
| DN80 | 9.8 | 150 | 185 | 213 | 260 | 4×18 |
| DN100 | 12 | 170 | 205 | 265 | 290 | 4×18 |
| DN150 | 21 | 225 | 260 | 305 | 330 | 8×18 |
| DN200 | 31 | 280 | 315 | 355 | 350 | 8×18 |
| DN250 | 35 | 335 | 370 | 420 | 400 | 12×18 |
三、夹套保温呼吸阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司订购；
