VB7200电动二通阀,VB7300电动三通阀

一、比例积分电动调节阀 产品概述

本公司自国外引进的新型比例积分电动调节阀配以电子驱动控制装置后，能调节蒸汽或冷、热水的流量，主要应用于中央空调、采暖、水处理、工业的流体控制。驱动器是由可逆同步马达驱动，并带磁性离合器。马达通过马达转子与离合器所产生的磁性作用，能在停顿的情况下产生稳定的扭矩。故此当马达没有电流通过时能稳定地停顿在某一点，当阀门全开或全关时磁离合器分离，停止调节。驱动器的递增式或比例式控制器所发讯号能使马达顺时转动或逆时转动。

比例积分电动调节阀(二通)	比例积分电动调节阀(三通)

二、比例积分电动调节阀 产品特点

1、执行器选用铸铝支架及塑料外壳，体积小、重量轻。
2、选用永磁同步电机，并带有磁滞离合机构，具有自我保护功能。
3、适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）。
4、具有0～10V或4～20mA反馈信号（选配）。
5、传动齿轮采用金属齿轮，大大保障驱动器的使用寿命。
6、功耗低、输出力大、噪音小。
7、阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求。
8、阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC标准。
9、阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀。

三、比例积分电动调节阀 外形图

比例积分电动调节阀(二通)	比例积分电动调节阀(三通)

四、比例积分电动调节阀 安装连接尺寸

五、比例积分电动调节阀 安装示意图

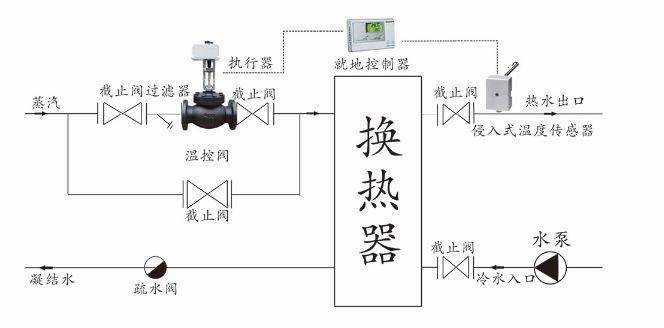

比例积分电动调节阀（温控阀）安装示意图

六、比例积分电动调节阀 安装要求

1.按阀体显示的流动方向安装。
2.安装阀前应使管道清洁、没有焊接时留下的氧化物。
3.管道与阀体相连接要好。并不受振动。
4.用高温流体(如蒸汽、过热的水、透热液体)作业的工厂，安装时应使用伸缩接头，以制止管道膨胀挤压阀体。
5.驱动器垂直安装在阀体上方、不可驱动器装在阀的下面。
6.需留出空间以便日常维护时，从阀体上拆卸驱动器。
7.阀不能安装有于爆及环境温度高于50℃和低于-5℃的环境中，也不能置于蒸汽、水力直射或滴漏处。
