ZD(R)SG电动隔膜调节阀
一、电动隔膜调节阀 产品概述
本公司的ZRHG型直行程电动隔膜调节阀具有结构简单、流路阻小、流通力比同口径的其它阀大，密封无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。该电动隔膜调节阀由隔膜阀配用不同类型直行程电动执行器组成。电动隔膜调节阀配用的电动执行机构内有伺服系统，不用另配服放大器，有输入控制信号（4-20mA或1-5VDC）及单相电源便可控制运转，实现对压力、流量、温度、液位等参数的调节。
|
|
|---|---|

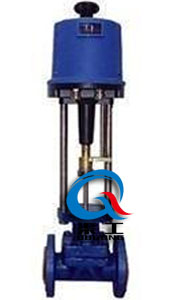

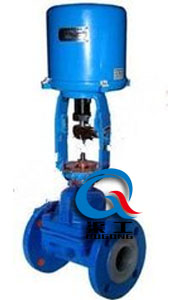

| ZRHG电动隔膜调节阀(衬胶隔膜阀) | ZDHG电动隔膜调节阀(衬氟隔膜阀) |
二、电动隔膜调节阀 主要技术参数
| 公称通径(DN) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 流量系数 | KV | 8 | 12 | 16 | 38 | 60 | 68 | 90 | 150 | 300 | 500 | 600 | 1200 | 1800 |
| 允许压差(MPa) | 1.0 | 0.89 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 0.6 | 0.38 | 0.15 | 0.09 | |||
| 公称压力(MPa) | 1.6、2.5、4.0、6.4 | |||||||||||||
| 额定行程(mm) | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||
| 阀盖形式 | 标准型(-17～+250℃) | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||||
| 阀芯形式 | 隔膜式 | |||||||||||||
| 流量特性 | 快开特性 | |||||||||||||
| 配置执行器类别 | 381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器) | |||||||||||||
| 执行器参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | |||||||||||||
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | ||||||||||||||
| 环境温度：-25～+70℃、环境湿度：≤95% | ||||||||||||||
三、电动隔膜调节阀 主要零件材料
| 阀体 | HT200、ZG230～450或下述材质衬里 |
|---|---|
| 隔膜 | 丁荃胶、天然胶、聚四氟乙烯波纹 |
| 薄膜 | 丁腈橡胶夹增强涤纶织物 |
| 弹簧 | 60S12Mn、阀体衬里材质及适用范围 |
四、电动隔膜调节阀 阀体衬里材料适用场合
| 阀体衬里 | 使用温度（℃） | 适用介质 |
|---|---|---|
| 无衬里 | -10～+175 | 适用于非腐蚀性介质 |
| 软橡胶 | -10～+85 | 适用于水泥、粘土、煤尘、干燥化肥等 |
| 硬橡胶 | -10～+85 | 适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等 |
| 氯丁胶 | -10～+105 | 适用于动物油、植物油和润滑油，PH值变化范围很大的腐蚀性泥浆。 |
| 丁荃胶 | -10～+120 | 防腐性能良好，对大部分无机酸和酸性灰浆的耐蚀性好 |
| 搪瓷 | -10～+175 | 适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物 |
| 氟46 | -10～+190 | 适用于硫酸、盐酸、氢氧化钠等强腐蚀介质 |
五、电动隔膜调节阀 隔膜衬里材料适用场合
| 隔膜材质 | 使用温度（℃） | 适用介质 |
|---|---|---|
| 丁荃胶（B级） | -40～+100 | 大部分无机酸如：硫酸、氢氟酸、磷酸等适用，耐蚀性好，同时而各种碱和盐类 |
| 天然胶（Q级） | -50～+100 | 主要用于净化水、无机盐和烯的矿物酸介质 |
| 聚四氟乙烯 | -10～+150 | 化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀 |
六、电动隔膜调节阀 主要性能指标
| 项目 | 指标值 |
|---|---|
| 基本误差％ | ≤±3.5 |
| 回差％ | ≤2.5 |
| 死区％ | ≤3.0 |
| 始终点偏差％ | ±2.5 |
| 额定行程偏差％ | ±2.5 |
| 纯滞后 | ≤IS |
| 允许泄量L/H | 橡胶隔膜片“0”，聚四乙烯隔膜为0.5％×阀额定容量（许用压差下的水） |
| 绝缘电阻 | 不小于20M |
| 阻尼特性 | 不大于3周半 |

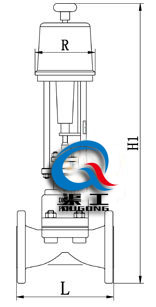

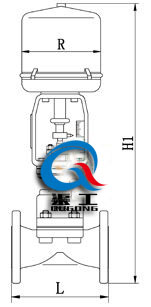

七、电动隔膜调节阀 外形图
|
|
|---|---|
| 电动隔膜调节阀(配3810L执行器) | 电动隔膜调节阀(配PSL执行器) |
八、电动隔膜调节阀 安装连接尺寸
| 公称通径(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L(mm) | 181 | 184 | 222 | 254 | 276 | 298 | 352 | 451 | 600 | 720 | |
| 配PSL | H1(mm) | 738 | 750 | 765 | 767 | 845 | 857 | 875 | 1025 | 1045 | 1252 |
| 重量(KG) | 15 | 17 | 24 | 29 | 49 | 61 | 82 | 150 | 211 | 370 | |
| 配381L | H1(mm) | 501 | 513 | 650 | 652 | 770 | 782 | 800 | 1080 | 1125 | 1345 |
| 重量(KG) | 23 | 24 | 39 | 44 | 64 | 76 | 97 | 203 | 264 | 418 | |
| D | 配381L | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 |
| 配PSL | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 218 | 218 | |
