ZD(R)SP/M-FB电动防爆调节阀
一、电动防爆调节阀 产品概述
本公司的电动防爆调节阀属于顶部导向型控制阀，适用于过程控制技术方面的大多数应用场合，电动防爆调节阀特别适用于在具有某种要求的工作下应用，由于其调节范围宽，可选择不同曲面的阀芯，及其在关断状态下的高密封性。配由3810系列电子式电动执行器，电动执行机构内有伺服放大器，不用另配伺服放大器，有输入控制信号（4～20mADC或1～5VDC）及单相电源便可控制运转，实现对压力、流 量、温度、液位等参数的调节。电动防爆调节阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点，电动防爆调节阀主要应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。
|
|
BZRHP电动防爆调节阀(单座、套筒结构)
|
二、电动防爆调节阀 主要技术参数
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径(dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数(KV)
|
单座
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
875
|
1250
|
|
套筒
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
360
|
570
|
850
|
1180
|
|
双座
|
8
|
11
|
17,6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
900
|
1300
|
|
允许压差(MPa)
|
单座
|
3.8
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0,7
|
0.6
|
0.5
|
0.3
|
0.1
|
|
套筒
|
6.4
|
6.4
|
5.2
|
5.2
|
4.6
|
4.6
|
3.7
|
3.7
|
3.5
|
3.1
|
3.1
|
2.6
|
2.2
|
|
双座
|
≤ 公称压力
|
|
公称压力(MPa)
|
1.6、2.5、4.0、6.4、10.0
|
|
额定行程(mm)
|
16
|
25
|
40
|
60
|
100
|
|
阀盖形式
|
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
|
|
压盖形式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、V型柔性石墨填料
|
|
阀芯形式
|
单座式、套筒式
|
|
流量特性
|
等百分比、直线性
|
|
配置执行器类别
|
3810系列等电动执行器(客户指定品牌亦可)
|
|
执行器参数
|
电源电压：220V、380V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
|
|
防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
|
|
环境温度：-25～+70℃、环境湿度：≤95%
|
三、电动防爆调节阀 主要结构图
|
|
|
|
电动防爆调节阀 (单座式结构图)
|
电动防爆调节阀 (套筒式结构图)
|
电动防爆调节阀 (双座式结构图)
|
四、电动防爆调节阀 主要零件材料
1、单座结构、套筒结构
|
1
|
阀体
|
WCB
|
304
|
316
|
316L
|
|
2
|
垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
|
3
|
阀座/套筒
|
304
|
304
|
316
|
316L
|
|
4
|
阀芯
|
304
|
304
|
316
|
316L
|
|
5
|
导向套/并帽
|
304
|
304
|
316
|
316L
|
|
6
|
中垫
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
|
7
|
阀盖
|
WCB
|
304
|
316
|
316L
|
|
8
|
阀杆
|
304
|
304
|
316
|
316L
|
|
9
|
金属垫
|
304
|
304
|
316
|
316L
|
|
10
|
填料
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
|
11
|
螺栓
|
25
|
不锈钢
|
不锈钢
|
不锈钢
|
|
12
|
填料压盖
|
WCB
|
304
|
316
|
316L
|
2、双座结构
|
1
|
底座
|
WCB
|
304
|
316
|
316L
|
|
2
|
阀体
|
WCB
|
304
|
316
|
316L
|
|
3
|
阀芯
|
304
|
304
|
316
|
316L
|
|
4
|
阀座
|
304
|
304
|
316
|
316L
|
|
5
|
铜套
|
黄铜
|
|
6
|
导向套
|
304
|
304
|
316
|
316L
|
|
7
|
垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
|
8
|
阀盖
|
WCB
|
304
|
316
|
316L
|
|
9
|
阀杆
|
304
|
304
|
316
|
316L
|
|
10
|
填料
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
|
11
|
填料压盖
|
WCB
|
304
|
316
|
316L
|
|
12
|
螺栓
|
25
|
0Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
五、电动防爆调节阀 主要性能指标
|
项目
|
指标值
|
|
基本误差%
|
配3810L±2.5； 配PSL±1.0
|
|
回差%
|
配381L ±2.0； 配PSL±1.0
|
|
死区%
|
1.0
|
|
始终点偏差%
|
电开
|
始点±2.5
|
终点±2.5
|
|
始点±2.5
|
终点±2.5
|
|
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
额定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×阀额定容量
|
|
可调范围R
|
30：1
|

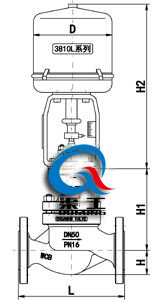

六、电动防爆调节阀 外形图
|
|
|
电动防爆调节阀(单座式、套筒式)
|
电动防爆调节阀(双座式)
|
七、电动防爆调节阀 安装连接尺寸
1、电动防爆调节阀 (单座、套筒结构)
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
640
|
880
|
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
610
|
760
|
910
|
|
PN64
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
650
|
810
|
950
|
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
195
|
230
|
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
205
|
245
|
|
PN64
|
65
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
230
|
260
|
|
H1
|
132
|
132
|
158
|
170
|
179
|
214
|
221
|
234
|
270
|
294
|
331
|
390
|
450
|
|
H2
|
3810L
|
373
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
725
|
725
|
|
PSL
|
465
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
788
|
788
|
788
|
|
D
|
3810L
|
225
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
310
|
310
|
|
PSL
|
177
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
218
|
218
|
2、电动防爆调节阀 (双座结构)
|
公称通径(DN)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/25
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
670
|
770
|
|
PN40
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
740
|
805
|
|
PN64
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
750
|
820
|
|
H
|
PN16/25
|
117
|
120
|
139
|
144
|
188
|
208
|
220
|
268
|
278
|
320
|
441
|
503
|
|
PN40
|
124
|
128
|
145
|
150
|
195
|
220
|
230
|
280
|
290
|
335
|
465
|
528
|
|
PN64
|
130
|
135
|
155
|
170
|
205
|
240
|
255
|
295
|
310
|
360
|
480
|
550
|
|
H1
|
165
|
185
|
185
|
205
|
245
|
255
|
270
|
335
|
365
|
430
|
560
|
680
|
|
H2
|
3810L
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
725
|
725
|
|
PSL
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
788
|
788
|
788
|
|
D
|
3810L
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
310
|
310
|
|
PSL
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
218
|
218
|
