ZZWPE自力式电动温度调节阀
一、自力式电控温度调节阀 产品概述
本公司的ZZWPE型自力式电控温度调节阀是有直行程电动执行器(或PSW温控型电动执行器)及单座或套筒调节阀阀体组成，自力式电控温度调节阀主要特点只需普通220V电源，利用被调介质自身热量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，自力式电控温度调节阀结构简单，操作方便，响应时间快、密封性能好，并可在运行中随意进行调节，因而自力式电控温度调节阀主要应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
|
|

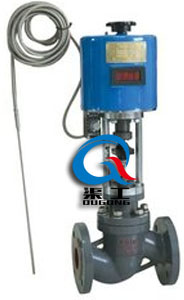

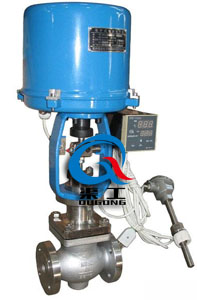

|---|---|
| ZZWPE自力式电控温度调节阀 | ZZWPE自力式电控温度调节阀 |
二、自力式电控温度调节阀 产品特点
（1）使用现场只须具有单相交流电源AC220V和温度传感器（温包）便可自成温控系统。可直接替代温包和自立式调节阀，更不须另将温控仪和执行器配接。是调节系统和自立式阀门的理想结合。
（2）执行器内具有集成化的FDY-258T型温控模块，将温控仪和执行器合二为一，实现机电一体化，使温控系统简化。
（3）控制精度高，响应速度快，性能稳定。
（4）可在很宽温度范围内进行温度控制。
（5）结构紧凑，安装调试、使用简便。
三、自力式电控温度调节阀 主要技术参数
| 公称通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 流通能力(m3/h) | 7 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 额定行程(mm) | 6 | 8 | 10 | 14 | 20 | 30 | 30 | 40 | ||||
| 阀盖形式 | 标准型-17～+230℃、高温型+230～+450℃ | |||||||||||
| 压盖型式 | 螺栓压紧式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||
| 阀芯形式 | 单座、套筒式阀芯 | |||||||||||
| 流量特性 | 直线性 | |||||||||||
| 调节精度(℃) | ± 1 ~ ± 5 | |||||||||||
| 使用介质 | 蒸汽、水、油、气体 | |||||||||||
|
允许 泄漏量 |
硬密封 | 10 -4 X 阀额定容量 | ||||||||||
| 软密封 | "0" | |||||||||||
| 温包、毛细管材料 | H62、1Cr18Ni9Ti | |||||||||||
| 毛细管长度 | 3米、5米、10米 | |||||||||||
| 温度控制范围 | 0~250℃ | |||||||||||
| 设定值偏差 | ±2℃ | |||||||||||
| 执行器型号 | 3810系列、PSL系列 | |||||||||||
| 主要技术参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | |||||||||||
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄 | ||||||||||||
| 环境温度：-25～+70℃、环境湿度：≤95% | ||||||||||||

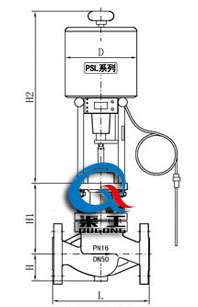

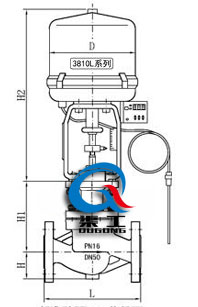

四、自力式电控温度调节阀 主要外形图
|
|
|---|---|
| 自力式电控温度调节阀(配PSL) | 自力式电控温度调节阀(配3810L) |
五、自力式电控温度调节阀 主要外形尺寸
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | |
| H2 | 3810L | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 |
| PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | |
| D | 3810L | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 |
| PSL | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | |
