一、HTSJ夹套保温调节阀 产品概述
本公司引进的HTSJ夹套保温调节阀是CV3000系列产品之一。HTSJ夹套保温调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹套装置，使工艺介质适应过程控制的需要。HTSJ夹套保温调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。本产品符合GB/T4213-92标准。
|
|
|

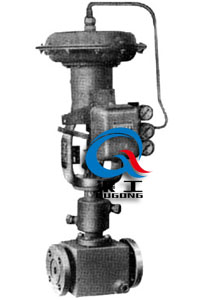

HTSJ保温夹套调节阀
|

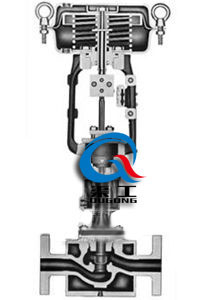

HTSJ保温夹套调节阀 (解剖图)
|
二、HTSJ夹套保温调节阀 主要技术参数
|
阀体型式
|
单座铸造球型阀
|
|
公称通径
|
20、25、40、50、65、80、100、150mm
|
|
公称压力
|
ANSI 150、300 JIS 10、16、20K PN1.6、4.0MPa
|
|
连接型式
|
法兰连接
|
FF、RF、RJ、LG、MFM
|
|
法兰标准
|
JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、
HG20594-97、HG20618-97等
|
|
材料
|
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
|
|
上阀盖
|
常温型
|
0~+230℃
|
|
伸长I型
|
+230~+566℃
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
|
|
阀芯形式
|
单座柱塞型阀芯、笼式阀芯、套筒式阀芯
|
|
流量特性
|
等百分比特性、线性特性
|
|
材料
|
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛合金
|
三、HTSJ夹套保温调节阀 执行器技术参数
|
执行器型式
|
HA多弹簧薄膜执行机构
|
|
膜片材料
|
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
|
|
弹簧范围
|
20~100、80~240KPa
|
|
供气压力
|
140~400KPa
|
|
气源接口
|
Rc1/4"
|
|
环境温度
|
-30~+70℃
|
|
作用形式
|
用正作用或反作用执行机构实现阀的气-关式或气-开式
|
|
可配附件
|
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
四、HTSJ夹套保温调节阀 主要性能指标
|
泄漏量
|
金属阀座
|
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
|
|
回差
|
带定位器
|
小于全行程的1%
|
|
不带定位器
|
小于全行程的3%
|
|
基本误差
|
带定位器
|
小于全行程的±1%
|
|
不带定位器
|
小于全行程的±5%
|
|
可调范围
|
50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16)
|
