一、KHLS电动小口径单座调节阀 产品概述
本公司的KHLS电动小口径单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围大，流量特性精度高，符合IEC534标准。 调节阀的泄漏量符合ANSI B16.104标准。电动单座调节阀配用多弹簧薄膜执行机构及PSL、3810等电动执行机构，其结构紧凑，输出力大,电动小口径单座调节阀产品符合GB/T4213-92。
|
|
|

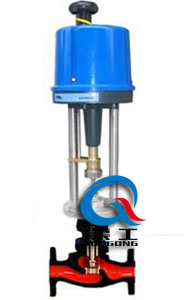

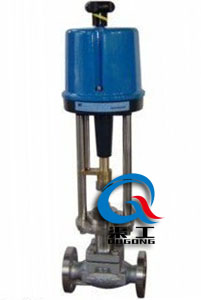

KHLS电动单座调节阀 (精小型)
|
KHLS电动单座调节阀 (结构图)
|
二、KHLS电动小口径单座调节阀 主要技术参数
|
阀体型式
|
直通单座铸造球型阀
|
|
公称通径
|
25、25mm
|
|
公称压力
|
ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
|
|
连接型式
|
法兰连接
|
FF、RF、RJ、LG、沟槽型、嵌入型
|
|
法兰标准
|
JIS B2201-1984、ANSI B16.5-1981、JB79-59等
|
|
焊接标准
|
嵌接焊SW
|
|
材料
|
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等
|
|
上阀盖
|
常温型
|
-17~+230℃
|
|
伸长I型
|
-45～-17℃ +230～+566℃
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
|
|
阀芯形式
|
单座柱塞型阀芯
|
|
流量特性
|
等百分比特性、线性特性
|
|
材料
|
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
|
三、KHLS电动小口径单座调节阀 执行器技术参数
|
执行器型式
|
381L系列、PSL系列
|
|
输入信号
|
381L执行机构
|
4～20mA·DC或1～5V（输入电阻250Ω）
|
|
PSL执行机构
|
4～20mA·DC
|
|
电源电压
|
381L执行机构
|
220V，50/60Hz
|
|
PSL执行机构
|
单相控制220V·50Hz； 三相控制380V，50Hz
|
|
手动机构
|
381L执行机构:离合式； PSL执行机构: 手轮
|
|
作用形式
|
电关式或电开式
|
四、KHLS电动小口径单座调节阀 主要性能指标
|
参数
|
指标值
|
|
泄漏量
|
金属阀座
|
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
|
|
软阀座
|
小于阀额定容量的10-7，符合ANSI B16.104-1976 VI级
|
|
回差
|
配361L执行机构为2%；配PSL执行机构为1%
|
|
基本误差
|
配361L执行机构为±2%；配PSL执行机构为±1%
|
|
可调范围
|
50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)
|
