D973H/F电动切断蝶阀
一、电动开关蝶阀 产品概述
本公司的电动开关蝶阀适用于两位开关(切断)控制或者调节的工况场合。电动开关蝶阀其结构分为金属密封和软密封结构。金属密封是采用一个"U"型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°的时候密封面仍处于滑动接触摩擦的问题,实现蝶板在开启的时候密封面即分离,关闭接触即密封的情况,达到增加使用寿命、密封性能良好的目的。软密封结构是采用对夹蝶阀阀体，在其阀体的内壁衬氟或者衬胶，达到与蝶板密封的状态，可以达到介质不泄漏。因此电动切断蝶阀主要应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的装置。
|
|
|

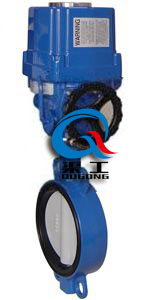

电动开关蝶阀 (D971F/X)
|
电动切断蝶阀 (D973H/F)
|
二、电动开关蝶阀 产品特点
（1）电动开关蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
（2）电动切断蝶阀采用不锈钢“U”型密封圈，具有一些弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
（3）电动开关蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板基本上无磨擦，使用时间长，并具有越关越紧的功能；
（4）电动切断蝶阀蝶板密封面采用堆焊钴基硬质合金，密封面使用时间长；
（5）电动开关蝶阀结构好，“开关”转动阀杆90°就可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能良好；
（6）电动切断蝶阀具有抗高温、耐低温、良好的耐腐蚀性等特征。
三、电动开关蝶阀 主要设计标准
|
设计标准
|
GB/T2238-1989
|
|
法兰连接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
结构长度
|
GB/T12221-1989
|
|
压力试验
|
GB/T13927-2000；JB/T9092-1999
|
四、电动开关蝶阀 电动执行器技术参数
|
电源电压
|
AC220/380V，50/60Hz
|
|
输出力矩
|
50N·M～2000N·M
|
|
动作范围
|
0～90° 0～360°
|
|
动作时间
|
15秒/30秒/60秒
|
|
保护装置
|
过热保护
|
|
环境温度
|
-30°～60°
|
|
手动操作
|
同附带手柄操作
|
|
限位
|
电气、机械二重限位
|
|
防护等级
|
相当于IP-65
|
|
防爆等级
|
ExdII BT4；有要求可定制ExdII BT6
|
|
位置测量
|
可选装开关或电位计
|
|
驱动电机
|
8W/E
|
|
进线接口
|
PE1/2〞进线线锁
|
执行器特点：
1.良好的功能:智能型、调节型、开关式。
2.体积小巧：体积相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用良好的球型凸出结构，使观察方便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控：内置模块采用良好的计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和准确的定位。
|
五、电动开关蝶阀 主要零件材料
|
零件名称
|
材料
|
|
阀体
|
球墨铸钢、铸钢、合金钢、不锈钢
|
|
蝶板
|
灰铸铁、球墨铸钢、铸钢、不锈钢
|
|
密封圈
|
多种橡胶、聚四氟、不锈钢
|
|
阀杆
|
2Cr13、不锈钢
|
|
填料
|
O型圈、柔性石墨
|
六、电动开关蝶阀 主要性能规范
|
公称通径DN(mm)
|
DN50～1200
|
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
|
低压气密试验
|
0.5～0.7
|
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等
|
|
适用温度
|
碳钢：-29℃～600℃ 不锈钢：-40℃～600℃
|
七、电动开关蝶阀 外形图
|
|
|
电动开关蝶阀 (硬密封)
|
电动开关蝶阀 (软密封)
|
八、电动开关蝶阀 安装连接尺寸
|
公称通经(DN)
|
主要尺寸
|
法兰尺寸
|
|
L1/L2
|
H
|
H1
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
毫米
|
毫米
|
硬密封
|
软密封
|
D1
|
n-Фd
|
D1
|
n-Фd
|
D1
|
n-Фd
|
|
50
|
2
|
43
|
112
|
63
|
530
|
125
|
4-18
|
125
|
4-18
|
125
|
4-18
|
|
65
|
2-1/2
|
46
|
115
|
70
|
530
|
145
|
4-18
|
145
|
4-18
|
145
|
8-18
|
|
80
|
3
|
46
|
120
|
83
|
565
|
160
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
4
|
52
|
138
|
105
|
600
|
180
|
8-18
|
180
|
8-18
|
190
|
8-22
|
|
125
|
5
|
56
|
164
|
115
|
640
|
210
|
8-18
|
210
|
8-18
|
220
|
8-26
|
|
150
|
6
|
56
|
175
|
137
|
705
|
240
|
8-22
|
240
|
8-22
|
250
|
8-26
|
|
200
|
8
|
60
|
200
|
164
|
775
|
295
|
8-22
|
295
|
12-22
|
310
|
12-26
|
|
250
|
10
|
68
|
243
|
206
|
945
|
350
|
12-22
|
355
|
12-26
|
370
|
12-30
|
|
300
|
12
|
78
|
250
|
230
|
1070
|
400
|
12-22
|
410
|
12-26
|
430
|
16-30
|
|
350
|
14
|
78
|
280
|
248
|
1140
|
460
|
16-22
|
470
|
12-26
|
490
|
16-33
|
|
400
|
16
|
102
|
305
|
289
|
1210
|
515
|
16-26
|
525
|
16-26
|
550
|
16-36
|
|
450
|
18
|
114
|
350
|
320
|
1335
|
565
|
20-26
|
585
|
16-30
|
600
|
20-36
|
|
500
|
20
|
127
|
380
|
343
|
1415
|
620
|
20-26
|
650
|
20-30
|
660
|
20-36
|
|
600
|
24
|
154
|
445
|
413
|
1605
|
725
|
20-30
|
770
|
20-33
|
770
|
20-39
|
|
700
|
28
|
165
|
480
|
478
|
1844
|
840
|
24-30
|
840
|
24-36
|
875
|
24-42
|
|
800
|
32
|
190
|
530
|
525
|
2040
|
950
|
24-33
|
950
|
24-39
|
990
|
24-48
|
|
900
|
36
|
203
|
580
|
585
|
2255
|
1050
|
28-33
|
1050
|
28-39
|
1090
|
28-48
|
|
1000
|
40
|
216
|
650
|
640
|
2380
|
1160
|
28-36
|
1170
|
28-42
|
1210
|
28-56
|
|
1200
|
48
|
254
|
760
|
755
|
2640
|
1380
|
32-39
|
1390
|
32-48
|
1420
|
32-56
|
九、电动开关蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
