电动防爆蝶阀 (D943H/F,D973H/F)
防爆型电动调节蝶阀 (D941X,971X)
一、电动防爆蝶阀 产品概述
本公司的电动防爆蝶阀是由蝶阀和电动执行器组成。电动防爆蝶阀的结构形式有：三偏心结构和单偏心结构，密封形式有：金属密封和软密封结构。电动防爆蝶阀接形式分为法兰式和对夹式两种。在温度低于150度以内可选用四氟密封蝶阀，高温工况可选用三偏心硬密封阀体。防爆型电动蝶阀可主要应用于食品，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。电动防爆蝶阀在食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
|
|
|

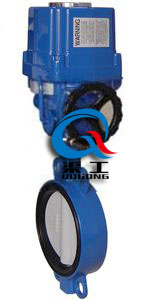

电动防爆蝶阀 (D943H/F)
|

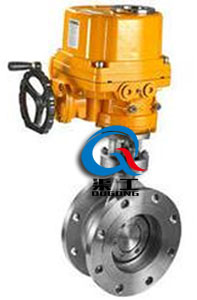

电动防爆蝶阀 (D971F/X)
|
二、电动防爆蝶阀 产品特点
1、设计新颖、合理、结构好，重量轻，启闭快。
2、操力矩小，操作方便，省力灵巧。
3、可以多种位置安装，维修方便。
4、密封件可以替换，密封性能良好达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用时间长等特点。
三、电动防爆蝶阀 主要设计标准
|
设计标准
|
GB/T2238-1989
|
|
法兰连接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
结构长度
|
GB/T12221-1989
|
|
压力试验
|
GB/T13927-2000；JB/T9092-1999
|
四、电动防爆蝶阀 执行器主要技术参数
|
输入信号
|
4～20mADCc 1-5VDC 220VAC开关接点信号
|
|
阀位输出信号
|
4～20mADC，负载电阻：≤500Ω
|
|
分辨率
|
高于1/200
|
|
死区
|
0.4～1.2%可调
|
|
信号隔离
|
输入信号、输出信号、电源三隔离
|
|
故障状态
|
可设定为0-100%全行程任意位置
|
|
工作温度
|
-10～55℃
|
|
相对湿度
|
≤90%（不凝结）
|
|
位置转换精度
|
±0.5%
|
|
绝缘电阻
|
≥100MΩ(500VDC.)
|
|
绝缘强度
|
2000VAC，1分钟（输入对输出对电源对地）
|
|
采用良好的电制动线路，因而定位精度高，执行机构灵敏，启动停止快,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点。 适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次。
|
五、电动防爆蝶阀 主要零件材料
|
零件名称
|
材料
|
|
阀体
|
球墨铸钢、铸钢、合金钢、不锈钢
|
|
蝶板
|
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
|
|
密封圈
|
多种橡胶、聚四氟、不锈钢
|
|
阀杆
|
2Cr13、不锈钢
|
|
填料
|
O型圈、柔性石墨
|
六、电动防爆蝶阀 主要性能规范
|
公称通径DN(mm)
|
DN50～1200
|
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
|
低压气密试验
|
0.5～0.7
|
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等
|
七、电动防爆蝶阀 外形图
|
|
|
|
电动防爆蝶阀 (硬密封)
|
防爆型电动调节蝶阀 (硬密封)
|
防爆型电动调节蝶阀 (软密封)
|
八、电动防爆蝶阀 安装连接尺寸
|
公称通经(DN)
|
主要尺寸
|
法兰尺寸
|
|
L
|
L1/L2
|
H
|
H1
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
硬密封
|
软密封
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
|
50
|
108
|
43
|
112
|
63
|
530
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
46
|
115
|
70
|
530
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
|
80
|
114
|
46
|
120
|
83
|
565
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
127
|
52
|
138
|
105
|
600
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
|
125
|
140
|
56
|
164
|
115
|
640
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
|
150
|
140
|
56
|
175
|
137
|
705
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
|
200
|
152
|
60
|
200
|
164
|
775
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
|
250
|
165
|
68
|
243
|
206
|
945
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
|
300
|
178
|
78
|
250
|
230
|
1070
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
|
350
|
190
|
78
|
280
|
248
|
1140
|
505
|
460
|
16-22
|
520
|
470
|
12-26
|
555
|
490
|
16-33
|
|
400
|
216
|
102
|
305
|
289
|
1210
|
565
|
515
|
16-26
|
580
|
525
|
16-26
|
620
|
550
|
16-36
|
|
450
|
222
|
114
|
350
|
320
|
1335
|
615
|
565
|
20-26
|
640
|
585
|
16-30
|
670
|
600
|
20-36
|
|
500
|
229
|
127
|
380
|
343
|
1415
|
670
|
620
|
20-26
|
715
|
650
|
20-30
|
730
|
660
|
20-36
|
|
600
|
267
|
154
|
445
|
413
|
1605
|
780
|
725
|
20-30
|
840
|
770
|
20-33
|
845
|
770
|
20-39
|
|
700
|
292
|
165
|
480
|
478
|
1844
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
|
800
|
318
|
190
|
530
|
525
|
2040
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
|
900
|
330
|
203
|
580
|
585
|
2255
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
|
1000
|
410
|
216
|
650
|
640
|
2380
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
|
1200
|
470
|
254
|
760
|
755
|
2640
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
九、电动防爆蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
