一、电动排渣闸阀 产品概述
本公司的电动排渣闸阀是电动执行器与排渣闸阀组成。电动排渣闸阀适用于公称压力PN1.6～6.4Mpa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质，电动排渣闸阀适用介质为：灰水混合物，渣水混合物（渣水比1:6,料度上限<50MM）。
|
|
|

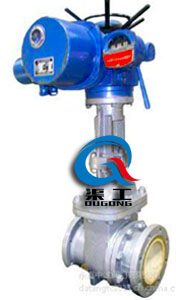

电动排渣闸阀
|

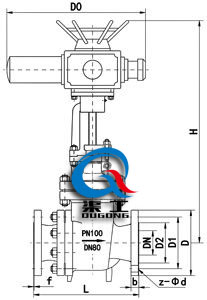

电动排渣闸阀 (连接尺寸图)
|
二、电动排渣闸阀 产品特点
1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。
2、启闭件采用半密封副强制密封，性能优良。
3、密封副材料为陶瓷或合金，摩擦力小、密封良好。
4、.阀体出口流道结型合理，不存渣，不卡阻。
5、阀杆经调质和表面氮化处理
6、.中大口径设置滚动轴承，启闭良好。
三、电动排渣闸阀 主要零件材料
|
阀 体
|
WCB
|
|
阀 盖
|
WCB
|
|
支 架
|
WCB
|
|
闸 板
|
WCB+合金
|
WCB+陶瓷
|
|
阀 杆
|
2Cr13
|
|
阀 座
|
WCB+合金
|
WCB+陶瓷
|
|
密封环
|
加强柔性石墨
|
|
填 料
|
加强柔性石墨
|
|
阀杆螺母
|
ZCuA110Fe3
|
四、电动排渣闸阀 主要设计标准
|
设计制造
|
JB/T 8691-98
|
|
结构长度
|
GB/T 15188.2-94
|
|
法兰连接尺寸
|
GB/T 9113-2000
|
|
阀门检查和试验
|
GB/T 13927-92
|
五、电动排渣闸阀 主要性能规范
|
压力标准
|
公称压力(MPa)
|
|
试验压力(MPa)
|
1.6
|
2.5
|
4.0
|
6.4
|
|
强度试验
|
2.4
|
3.75
|
6.0
|
9.6
|
|
密封试验
|
1.76
|
2.75
|
4.4
|
7.04
|
六、电动排渣闸阀 外形尺寸
|
公称压力
|
公称通径
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-d
|
H
|
D0
|
WT(Kg)
|
|
1.6MPa
|
50
|
250
|
160
|
125
|
100
|
16
|
3
|
4-18
|
335
|
250
|
60
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8-18
|
510
|
280
|
78
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8-18
|
685
|
300
|
96
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8-23
|
790
|
300
|
158
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12-23
|
885
|
350
|
222
|
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12-25
|
1015
|
400
|
289
|
|
300
|
500
|
460
|
410
|
375
|
30
|
3
|
12-25
|
1190
|
450
|
365
|
|
350
|
550
|
520
|
470
|
435
|
34
|
4
|
16-25
|
1350
|
500
|
558
|
|
400
|
600
|
580
|
525
|
485
|
36
|
4
|
16-25
|
1460
|
500
|
850
|
|
450
|
650
|
640
|
585
|
545
|
40
|
4
|
20-30
|
1620
|
550
|
1164
|
|
500
|
700
|
705
|
650
|
608
|
44
|
4
|
20-34
|
1800
|
550
|
1482
|
|
2.5MPa
|
50
|
250
|
160
|
125
|
100
|
20
|
3
|
4-18
|
335
|
250
|
99
|
|
80
|
280
|
195
|
160
|
135
|
22
|
3
|
8-18
|
510
|
280
|
118
|
|
100
|
300
|
230
|
190
|
160
|
24
|
3
|
8-23
|
685
|
300
|
147
|
|
150
|
350
|
300
|
250
|
218
|
30
|
3
|
8-25
|
790
|
300
|
204
|
|
200
|
400
|
360
|
310
|
278
|
34
|
3
|
12-25
|
885
|
350
|
273
|
|
250
|
450
|
425
|
370
|
332
|
36
|
3
|
12-30
|
1015
|
400
|
373
|
|
300
|
500
|
485
|
430
|
390
|
40
|
4
|
16-30
|
1190
|
450
|
478
|
|
350
|
550
|
550
|
490
|
448
|
44
|
4
|
16-34
|
1350
|
500
|
680
|
七、电动排渣闸阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
