一、电动暗杆闸阀 产品概述
本公司的Z945T/W-10型电动暗杆闸阀采用多回转电动装置与铸铁闸阀阀体组成，驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对电动暗杆闸阀进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制。电动铸铁闸阀主要用于石油、化工、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。
|
|
|

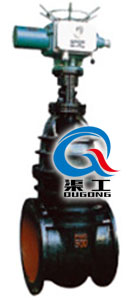

电动暗杆闸阀
|

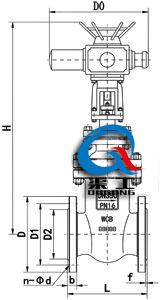

电动暗杆闸阀 (连接尺寸图)
|
二、电动暗杆闸阀 产品特点
（1）电动暗杆闸阀适用于液、气介质管路和设备，作为接通和断流之用。
（2）电动暗杆闸阀在管路中主要作截流用，安装不受流向限制。传动方式采用电动，启闭时可传递较大的力矩，大大减少了启闭强度。
（3）电动暗杆闸阀具有强度高、刚性好、使用时间长、性能稳定等特点。
三、电动暗杆闸阀 主要零件材料
|
零件名称
|
Z945T-10(黄铜密封)
|
Z945W-10(本体密封)
|
|
阀体、阀盖
|
灰铸铁
|
灰铸铁
|
|
闸 板
|
灰铸铁＋黄铜
|
灰铸铁
|
|
阀 杆
|
碳钢(铜)
|
碳钢(铜)
|
|
阀杆螺母
|
青铜（球铁）
|
青铜（球铁）
|
四、电动暗杆闸阀 主要设计标准
|
设计制造
|
JB/T 8691-98
|
|
结构长度
|
GB/T 15188.2-94
|
|
法兰连接尺寸
|
GB/T 9113-2000
|
|
阀门检查和试验
|
GB/T 13927-92
|
五、电动暗杆闸阀 主要性能规范
|
产品型号
|
公称压力 （MPa）
|
强度试验（MPa）
|
密封试验（MPa）
|
适用温度 （℃）
|
适用介质
|
|
Z945T-10
|
1.0
|
1.5
|
1.1
|
≤100
|
蒸气、水、
|
|
Z945W-10
|
≤100
|
油品
|
六、电动暗杆闸阀 产品选型
|
型 号
|
公称通径
DN(㎜)
|
尺寸
|
重量(㎏
|
|
L
|
D
|
D1
|
D2
|
b-f
|
z-фd
|
H
|
H1
|
L1
|
L2
|
|
Z945T/W-10
|
100
|
229
|
215
|
180
|
155
|
22-3
|
8-ф18
|
757
|
594
|
161
|
391
|
88
|
|
125
|
254
|
245
|
210
|
185
|
24-3
|
8-ф18
|
802
|
639
|
161
|
391
|
10
|
|
150
|
267
|
280
|
240
|
210
|
24-3
|
8-ф23
|
843
|
680
|
161
|
391
|
122
|
|
200
|
330
|
335
|
295
|
265
|
26-3
|
8-ф23
|
993
|
830
|
161
|
391
|
178
|
|
250
|
380
|
390
|
350
|
320
|
28-3
|
12-ф23
|
1097
|
934
|
161
|
391
|
239
|
|
300
|
420
|
440
|
400
|
368
|
28-4
|
12-ф23
|
1194
|
1082
|
215
|
299
|
323
|
|
350
|
450
|
500
|
460
|
428
|
30-4
|
16-ф23
|
1269
|
1157
|
215
|
299
|
431
|
|
400
|
480
|
565
|
515
|
484
|
32-4
|
16-ф25
|
1445
|
1333
|
215
|
299
|
555
|
|
500
|
540
|
670
|
620
|
585
|
34-4
|
20-ф25
|
1658
|
1546
|
215
|
299
|
908
|
|
600
|
600
|
780
|
725
|
685
|
36-5
|
20-ф30
|
1758
|
1646
|
215
|
299
|
1148
|
|
700
|
660
|
895
|
840
|
800
|
40-5
|
24-ф30
|
1976
|
|
258
|
318
|
1800
|
|
800
|
720
|
1010
|
950
|
905
|
44-5
|
24-ф34
|
2136
|
|
258
|
318
|
2340
|
七、电动暗杆闸阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
