Q614F气动三通内螺纹球阀(三通L型)
Q615F气动三通内螺纹球阀(三通T型)
一、气动三通内螺纹球阀 产品概述
本公司的气动三通内螺纹球阀适用于食品、饮料、化工等管路、水处理、高层建筑、给排水等管路。气动三通内螺纹球阀分为“L型气动内螺纹球阀”与“T型气动螺纹球阀”，L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。双层阀杆填料符合德国泄露测试要求，在系统泄压后不需要拆下整个阀体就能进行检查和维修。气动三通内螺纹球阀任一通口均可用作入口而无泄漏，并可根据工况需要制成L型或T型通道，本气动内螺纹球阀安装方便。
|
|
|
气动三通内螺纹球阀(配AT执行器)
|
气动三通内螺纹球阀(配GT执行器)
|
二、气动三通内螺纹球阀 产品特点
（1）气动三通内螺纹球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。气动三通内螺纹球阀流通能力大，可控制气体、液体、蒸汽，适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
（2）两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
（3）四阀座密封三通球阀具有造型美观、结构紧凑合理，它可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
（4）T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
三、气动三通内螺纹球阀 主要技术参数及性能
|
公称通径DN(mm)
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
|
公称压力(MPa)
|
PN1.6、2.5、4.0、6.4 MPa
|
|
阀体形式
|
三段式分体式阀体
|
|
连接形式
|
螺纹式、焊接式
|
|
阀芯形式
|
"O"型球形阀芯
|
|
动作范围
|
0～90°
|
|
泄露量Q
|
按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏)
|
|
基本误差
|
带定位器：小于全行程的±2%
|
|
死区
|
带定位器：小于全行程的±2%
|
|
可调范围
|
250：1
|
|
配置执行机构
|
GT、AT、ST、SR系列单双作用气动执行器
|
|
控制方式
|
开关两位控制、4～20mA模拟量信号控制
|
四、气动三通内螺纹球阀 主要零件材料
|
执行器型号
|
GT、AT、ST、SR系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构、双作用执行机构
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
使用新系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及多种附件以实现自动化操作。
6、IS05211标准连接为产品的安装替换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使其与阀门的同步精度良好。
|
五、气动三通内螺纹球阀 主要零件材料
|
零件名称
|
材料名称
|
|
阀体
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球体
|
2Cr13+氮化处理
|
304
|
316
|
316L
|
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
密封圈
|
增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈
|
|
适用介质
|
水、气体、蒸汽、油品等
|
硝酸等腐蚀性介质
|
醋酸等腐蚀介质
|
尿素等腐蚀性介质
|
六、气动三通内螺纹球阀 外形图
|
|

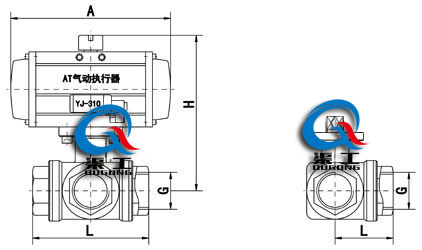

气动三通内螺纹球阀 (外形尺寸图)
|
七、气动三通内螺纹球阀 安装连接尺寸
|
通径DN
|
英寸"
|
连接尺寸
|
|
mm
|
inch (G)
|
L
|
L1
|
H
|
A
|
|
10
|
3/8
|
60
|
30
|
57
|
110
|
|
15
|
1/2
|
72
|
36
|
68
|
110
|
|
20
|
3/4
|
85
|
42
|
70
|
110
|
|
25
|
1
|
91
|
46
|
80
|
140
|
|
32
|
11/4
|
110
|
55
|
85
|
140
|
|
40
|
11/2
|
122
|
61
|
100
|
180
|
|
50
|
2
|
145
|
72
|
110
|
180
|
八、气动三通内螺纹球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
