Q661气动焊接球阀
一、内螺纹气动球阀 产品概述
本公司的内螺纹气动球阀及气动焊接球阀分为整体式、两片式及三片式。阀体铸造采用台湾工艺，结构合理、造型美观。阀座采用弹性密封结构，密封良好。内螺纹气动球阀阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防误操作。内螺纹气动球阀及气动焊接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为加强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的多种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、氨盐水、中和水等多种介质。
|
|
|
|---|---|---|
| 气动焊接球阀(配AT执行器) | 气动内螺纹球阀(配AT执行器) | 气动内螺纹球阀(配GT执行器) |
二、内螺纹气动球阀 主要设计标准
| 设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法兰尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 | JB/T 9092、API 598、GB/T13927 |
三、内螺纹气动球阀 主要技术参数及性能
| 公称通径DN(mm) | 10～100 | 执行器型号 | GT、AT、AW系列单双作用气动执行器 |
|---|---|---|---|
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa | 供气压力 | 0.4～0.7MPa |
| 阀体形式 | 三片式精铸阀体、二片是精铸阀体 | 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 连接形式 | 螺纹式、焊接式 | 环境温度 | -30～+70℃ |
| 阀芯形式 | "O"型球形阀芯 | 作用形式 | 单作用执行机构、双作用执行机构 |
| 密封填料 | PTFE、柔性石墨 | 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 流量特性 | 近似快开型 |
使用新系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。 |
|
| 动作范围 | 0～90° | ||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% (软密封：不泄漏) | ||
| 基本误差 | 带定位器：小于全行程的±2% | ||
| 死区 | 带定位器：小于全行程的2% | ||
| 可调范围 | 250：1 | ||
| 配置执行机构 | GT、AT、AW系列单双作用气动执行器 | ||
| 控制方式 | 开关两位控制、4-20mA模拟量控制 | ||
四、内螺纹气动球阀 主要零件材料
| 零件名称 | 材料名称 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈 | |||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
五、内螺纹气动球阀 主要性能规范
| 公称通径DN(mm) | DN15-300 | |||||
|---|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
| 试验压力 | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
| 密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
| 低压气密试验 | 0.5～0.7 | |||||
| 适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | |||||
六、内螺纹气动球阀 外形图
|
|
|---|---|

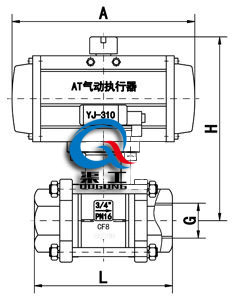

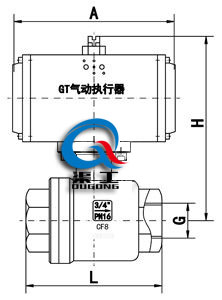

| 内螺纹气动球阀 (三片式) | 内螺纹气动球阀 (二片式) |
七、内螺纹气动球阀 安装连接尺寸
| 通径DN | 英寸" | 连接尺寸 | ||||
|---|---|---|---|---|---|---|
| mm | inch | L(mm) | H | 管螺纹G | A | 重量(Kg) |
| 10 | 3/8 | 60 | 57 | 3/8″ | 110 | 0.34 |
| 15 | 1/2 | 75 | 68 | 1/2″ | 110 | 0.47 |
| 20 | 3/4 | 80 | 70 | 3/4″ | 110 | 0.68 |
| 25 | 1 | 90 | 80 | 1″ | 140 | 1.2 |
| 32 | 11/4 | 110 | 85 | 11/4″ | 140 | 1.9 |
| 40 | 11/2 | 125 | 100 | 11/2″ | 180 | 2.7 |
| 50 | 2 | 144 | 110 | 2″ | 180 | 3.9 |
| 65 | 21/2 | 186 | 130 | 21/2″ | 200 | 7.1 |
| 80 | 3 | 206 | 150 | 3″ | 250 | 11.5 |
| 100 | 4 | 240 | 170 | 4″ | 250 | 20.5 |
八、内螺纹气动球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
