Q644/Q645气动三通球阀
一、气动三通球阀 产品概述
本公司的气动三通球阀是一种三通道的回转型球阀, 用于介质分流、合流及流向切换，每个管道都可以作为入口或出口。气动三通球阀分有气动三通L型球阀和气动三通T型球阀两种，可以达到不同的生产工艺要求。气动三通L型球阀是对三条管道中的两条管道进行切断，气动三通T型球阀实现把三条连通管道进行合流与分流。气动三通球阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源就可控制运转，实现对压力、流量、温度、液位等参数的调节。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动三通球阀主要应用于化工，石油，轻纺，电力，食品，制冷，航空，航天，造纸等工业领域。
|
|
|---|---|

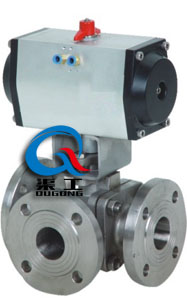

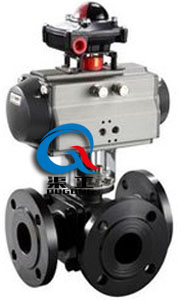

| 气动三通L型球阀 | 气动三通T型球阀 |
二、气动三通球阀 产品特点
（1）流体阻力小，其阻力系数与同长度的管段相等。
（2）结构简单、体积小、重量轻。
（3）密封良好，目前球阀的密封面材料大多使用塑料、密封性好，在真空系统中也已使用。
（4）操作方便，开闭快，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸替换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔开，介质通过时，不会引起气动三通球阀密封面的侵蚀。
（7）适用范围大，通径从小到几毫米，大到几米，从高真空到高压力都可应用。
三、气动三通球阀 主要技术参数及性能
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 允许压差(MPa) | ≤公称压力 | |||||||||||
| 动作范围 | 0～90° | |||||||||||
| 阀体形式 | 二段分体式铸造阀体 | |||||||||||
| 阀盖形式 | 整体式 | |||||||||||
| 压盖型式 | 螺栓压紧式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||
| 连接方式 | 法兰式、螺纹式(适用于1/2"～2") | |||||||||||
| 阀芯形式 | 三通球型阀芯 | |||||||||||
| 流量特性 | 近似快开特性 | |||||||||||
| 泄露量Q | 软密封：不泄露；金属密封：按GB/T4213-92，小于额定KV0.01% | |||||||||||
| 基本误差 | ±1% | |||||||||||
| 回差 | ±1% | |||||||||||
| 死区 | ≤1% | |||||||||||
| 配置执行器型号 | GT、SR、ST、AT、AW系列单双作用气动执行器 | |||||||||||
| 控制方式 | 开关两位控制、4-20mA模拟量控制 | |||||||||||
四、气动三通球阀 执行器技术参数
| 执行器型号 | GT、SR、ST、AT、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
五、气动三通球阀 主要设计标准
| 设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法兰尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 | JB/T 9092、API 598、GB/T13927 |
六、气动三通球阀 主要零件材料
| 零件名称 | 材料名称 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
七、气动三通球阀 控制方式

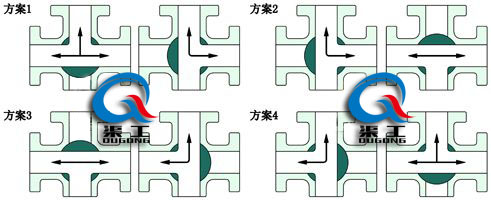

气动三通球阀分L型和T型，介质流通方向见下图。气动三通L型球阀适用于介质流向的切换，能使相互垂直的两个通道连通：气动三通T型球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，气动三通球阀一般采用三个阀座结构，亦可根据用户要求采用四阀座结构。
|
|
|---|---|
| "T"型气动三通球阀流向示意图 | "L"型气动三通球阀流向示意图 |
八、气动三通球阀 外形图
|
|
|
|---|---|---|
| 气动三通球阀 (配GT执行器) | 气动三通球阀 (配AT执行器) | PN4.0-6.4MPa法兰尺寸 |
九、气动三通球阀 安装连接尺寸
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 |
| L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| H | 185 | 191 | 193 | 212 | 217 | 260 | 293 | 323 | 382 | 468 | 510 | 655 |
| W | 140 | 140 | 140 | 164 | 164 | 190 | 210 | 247 | 276 | 348 | 378 | 524 |
| PN1.6MPa法兰连接尺寸 | ||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 |
| n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 |
| PN2.5MPa法兰连接尺寸 | ||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 |
| n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 |
| PN4.0MPa法兰连接尺寸 | ||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 375 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 320 |
| D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 |
| n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-30 |
| PN6.4MPa法兰连接尺寸 | ||||||||||||
| D | 105 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 415 |
| D1 | 75 | 90 | 100 | 110 | 125 | 135 | 160 | 170 | 200 | 240 | 280 | 345 |
| D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 |
| n-φd | 4-14 | 4-18 | 4-18 | 4-22 | 4-22 | 4-22 | 8-22 | 8-22 | 8-26 | 8-30 | 8-33 | 12-36 |
十、气动三通球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
