一、卫生级气动蝶阀 产品概述
本公司的D621卫生级气动蝶阀是由气动执行器与卫生型蝶阀阀体组成，气动卫生蝶阀采用标准电子抛光，光滑表面，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。卫生级气动蝶阀广泛应用于如食品、化妆品、洁净蒸汽、酒类、饮料工业过程控制场合。
|
|
|

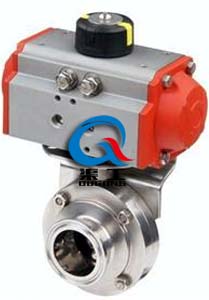

卫生级气动蝶阀
|
气动卫生蝶阀
|
二、卫生级气动蝶阀 主要技术参数
|
公称通径DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
动作范围
|
0～90°
|
|
允许压差△P
|
小于公称压力（1.6MPa）
|
|
泄漏量Q
|
按GB/T4213－92，为Kv值的10-4
|
|
环境温度oC
|
－20～60oC
|
|
基本误差
|
带定位器：小于全行程的±2%
|
|
回差
|
带定位器：小于全行程的±2%
|
|
配用执行机构
|
GT、AT、AW系列单双作用气动执行器
|
|
控制方式
|
开关两位控制、4～20mA模拟量信号控制
|
三、卫生级气动蝶阀 执行器技术参数
|
执行器型号
|
GT、AT、AW系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构、双作用执行机构
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使之与阀门的同步精度。
四、卫生级气动蝶阀 主要性能指标
|
公称通径
|
DN（mm）
|
15～150
|
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
适用温度
|
≤80℃
|
|
适用介质
|
空气、水、蒸气、油品等
|
|
连接形式
|
快装式、卡箍式、外螺纹、焊接式
|
五、卫生级气动蝶阀 主要零件材料
|
零件名称
|
材料
|
|
阀体
|
304、316、316L
|
|
蝶板
|
304、316、316L
|
|
密封圈
|
硅橡胶、氟橡胶、聚四氟
|
|
阀杆
|
304、316、316L
|
|
填料
|
硅橡胶、氟橡胶、聚四氟
|
六、卫生级气动蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供卫生级气动蝶阀的技术参数，方便我公司生产及技术人员为您准确选型。如有疑问.您可以致电给我们！
